YSTF型拉杆伸缩过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中：此类过滤器保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
| 要主零件部件材料表 | Code 序号 | Parts 零件名称 | Materials 材料 |
|---|---|---|---|
| 1 | Bodv 阀体 | CarbonsteelStainlessSteeJ 碳钢、不锈钢 | |
| 2 | Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
| 3 | Gasket 垫片 | Metal graphite 金属石墨 | |
| 4 | Gauze Filter Cap 滤网盖 | Carbonsteel StainlessSteel 碳钢、不锈钢 |

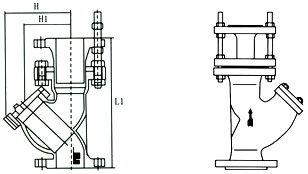

| Model 产品型号 | Nominal Diameter("DN) 公称通径 | L | Ⅲ | H |
|---|---|---|---|---|
| YSTF | 50 | 320 | 155 | 195 |
| YSTF | 65 | 340 | 183 | 245 |
| YSTF | 80 | 380 | 210 | 295 |
| YSTF | 100 | 450 | 250 | 344 |
| YSTF | 125 | 500 | 305 | 415 |
| YSTF | 150 | 550 | 358 | 485 |
| YSTF | 200 | 650 | 450 | 602 |
| YSTF | 250 | 750 | 503 | 710 |
| YSTF | 300 | 860 | 578 | 915 |
| YSTF | 350 | 970 | 598 | 844 |
| YSTF | 400 | 1100 | 618 | 872 |
| 注、伸缩量最少可达12m/m以上 | ||||
