T型管道过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

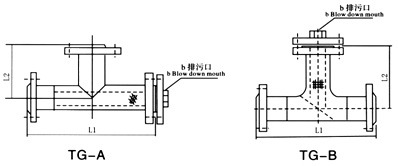

T型管道过滤器流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。
| Type 型号 | Nomiaal Pressure(MPa) 公称压力 | WorkingTempoature(℃) 工作温度 | Filter Net Eye Number 滤网目数 | Applicable media 适用介质 |
|---|---|---|---|---|
| TG—A | 2.0 | 300 | 20—150 | Steam．Air．Water，Oil |
| YG—B | 5.0 | 425 | 20—150 | 蒸汽、空气、水、油 |
| 型号 (MPa) 公称压力 | 连接方式 | (DN) 公称通径 | (mm) 外形尺寸 | ||
|---|---|---|---|---|---|
| L1 | L2 | C | |||
| TG—A型 PN一2.0 | Flange 法兰 | 50 | 277 | 128 | 457 |
| 65 | 316 | 146 | 530 | ||
| 80 | 337 | 156 | 568 | ||
| 100 | 388 | 181 | 648 | ||
| 150 | 491 | 232 | 842 | ||
| 200 | 591 | 280 | 1031 | ||
| 250 | 668 | 318 | 1169 | ||
| 300 | 768 | 368 | 1370 | ||
| TG—A型 PN一5.0 | Flange 法兰 | 50 | 292 | 134 | 472 |
| 65 | 331 | 152 | 545 | ||
| 80 | 360 | 165 | 591 | ||
| 100 | 416 | 191 | 676 | ||
| 150 | 521 | 241 | 871 | ||
| 200 | 621 | 289 | 1062 | ||
| 250 | 716 | 333 | 1216 | ||
| 300 | 821 | 384 | 1421 | ||
| 型号 (MPa) 公称压力 | 连接方式 | (DN) 公称通径 | mm 外形尺寸 | W(in) | ||
|---|---|---|---|---|---|---|
| L1 | L2 | C | ||||
| TG—B型 PN一2.0 | Flange 法兰 | 50 | 250 | 149 | 281 | RC1/2〞 |
| 65 | 292 | 170 | 325 | RC1/2〞 | ||
| 80 | 312 | 181 | 352 | RC1/2〞 | ||
| 100 | 362 | 267 | 412 | RC3/4〞 | ||
| 150 | 464 | 260 | 539 | RC3/4〞 | ||
| 200 | 500 | 311 | 660 | RC3/4〞 | ||
| 250 | 600 | 351 | 761 | RC3/4〞 | ||
| 300 | 736 | 400 | 886 | RC3/4〞 | ||
| TG—B型 PN一5.0 | Flange 法兰 | 50 | 268 | 158 | 298 | RC1/2〞 |
| 65 | 304 | 179 | 337 | RC1/2〞 | ||
| 80 | 330 | 196 | 370 | RC1/2〞 | ||
| 100 | 382 | 225 | 432 | RC3/4〞 | ||
| 150 | 482 | 280 | 557 | RC3/4〞 | ||
| 200 | 578 | 332.5 | 678 | RC3/4〞 | ||
| 250 | 666 | 383 | 791 | RC3/4〞 | ||
| 300 | 768 | 437 | 918 | RC3/4〞 | ||
