CS49H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀

CS49H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀结构简单、价格低、动作可靠。漏气率<3%,不受压力波动的影响、压力范围大。由于密封面不锈钢,使用寿命高于国内同类产品。

在线咨询
021-57626881

CS49H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀 介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

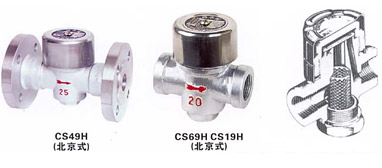

结构示意图




主要零件材料

阀体 锻钢
阀帽 不锈钢
阀盖 锻钢
阀片 不锈钢
阀体密封面 不锈钢

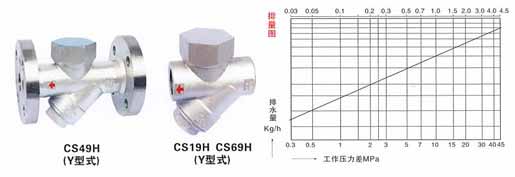

排水量(Kg/h)

产品型号 DN 工作压差(MPa)
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
       CS49H-16C
15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25
       CS49H-25
       CS69H-25
15.20.25 1717 1828 2536 2701 3202 3581
32.40 56   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
       CS49H-40
       CS69H-40
15.20.25 56   119   321 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000

主要外型连接尺寸

产品型号 DN 螺纹连接(mm) 承插焊连接(mm) 重量(kg) 法兰连接(mm) 重量(kg)
RC L H H1 L H H1 D t L H H1 D K d c f N-Φ
CS19H-16/25C
       CS49H-16/25C
       CS69H-16/25C
15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
       CS49H-40
       CS69H-40
15 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
