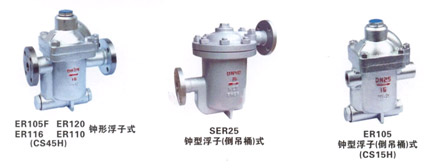

ER105钟型浮子式(倒吊桶)(SC15H)疏水阀

1、ER105钟型浮子式(倒吊桶)(SC15H)疏水阀对凝结水的发生量适应性强.既可间歇排放,又可连续排放。

在线咨询
021-57626881

ER105钟型浮子式(倒吊桶)(SC15H)疏水阀 介绍

特点及性能

1、ER105钟型浮子式(倒吊桶)(SC15H)疏水阀对凝结水的发生量适应性强.既可间歇排放,又可连续排放。
 2、内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
 3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
 4、背压率高90%
 5、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状 态,有效阻止蒸汽泄漏。
 6、敝口形的浮子抗水击.吊桶上设有溢出排气孔,可有效防止蒸汽汽锁, 空气气堵现象。(非凝结性的高温空气也可排除)
 7、与杠杆机械结合可制成高压阀。

双阀座差压机械和SCCV关闭方式

SCCV关闭方式和双阀座差压机械安装在同 单元内寿命长久.当凝结水量增大时,吊桶疏水阀失去浮力使得机械反向密封而产生压差.主阀开启而获得大排量,使用汽设备迅速启动,最大限度地发挥出机器的热效率。

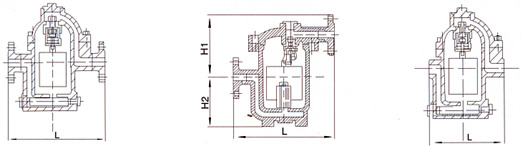

主要外型及连接尺寸

产品型号公称通径
       DN
连接方式  使用压力范围
       (Mpa)
最高允许温度℃阀体材质主要零件材质外形尺寸(mm)
LH1H2W
ERl05
       (CSl5H-3.7)
20-40内螺纹
       ZG1/2“-1”
0.01-0.3-0.7220WCBSUS
       (3C rl 3)
200160135-
ERl05F
       (CS45H-3.7)
15-25
       32-50
法兰0.01-0.3-0.7220WCBSUS
       (3C rl 3)
270160135-
ERll01
       (C45H-5.12)
15-25
       32-50
法兰0.01-0.5-1.2220WCBSUS
       (3C rl3)
310160
       165
131
       167
-
ERll6
       (CS45H-7.16)
15-25
       32-50
法兰0.01-0.7-1.6220WCBSUS
       (3C rl3)
310160
       165
131
       167
-
ERl20
       (CS45H-8.16)
40-65法兰0.01-0.8-1.6220WCBSUS
       (3C rl 3)
420175214-
ER25
       (CS45H-25-40-64)
15-50法兰0.05-2.5-4.5-6.5425WCBSUS
       (3C rl 3)
380210180345
ER25W
       (CS65H-25-40-64)
15-50承插焊0.05-2.5-4.5-6.5425WCBSUS
       f3C r_31
380210180345
