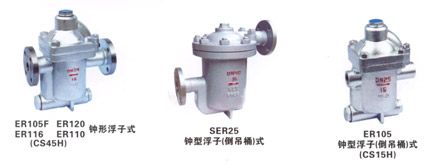

SER25钟型浮式式(倒吊桶式)疏水阀对凝结水的发生量适应性强．既可间歇排放，又可连续排放。
SER25钟型浮式式(倒吊桶式)疏水阀对凝结水的发生量适应性强．既可间歇排放，又可连续排放。
内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
背压率高90％
汽水分离可靠：(水汽经U型通道从阀下部进入)，阀内始终处于水封状 态，有效阻止蒸汽泄漏。
敝口形的浮子抗水击．吊桶上设有溢出排气孔，可有效防止蒸汽汽锁， 空气气堵现象。（非凝结性的高温空气也可排除）
与杠杆机械结合可制成高压阀。
SCCV关闭方式和双阀座差压机械安装在同 单元内寿命长久．当凝结水量增大时，吊桶疏水阀失去浮力使得机械反向密封而产生压差．主阀开启而获得大排量，使用汽设备迅速启动，最大限度地发挥出机器的热效率。

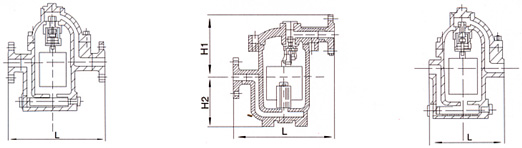

| 产品型号 | 公称通径 DN | 连接方式 | 使用压力范围 (Mpa) | 最高允许温度℃ | 阀体材质 | 主要零件材质 | 外形尺寸（mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||||
| ERl05 (CSl5H-3.7) | 20-40 | 内螺纹 ZG1/2“-1” | 0.01-0.3-0.7 | 220 | WCB | SUS (3C rl 3) | 200 | 160 | 135 | - |
| ERl05F (CS45H-3.7) | 15-25 32-50 | 法兰 | 0.01-0.3-0.7 | 220 | WCB | SUS (3C rl 3) | 270 | 160 | 135 | - |
| ERll01 (C45H-5.12) | 15-25 32-50 | 法兰 | 0.01-0.5-1.2 | 220 | WCB | SUS (3C rl3) | 310 | 160 165 | 131 167 | - |
| ERll6 (CS45H-7.16) | 15-25 32-50 | 法兰 | 0.01-0.7-1.6 | 220 | WCB | SUS (3C rl3) | 310 | 160 165 | 131 167 | - |
| ERl20 (CS45H-8.16) | 40-65 | 法兰 | 0.01-0.8-1.6 | 220 | WCB | SUS (3C rl 3) | 420 | 175 | 214 | - |
| ER25 (CS45H-25-40-64) | 15-50 | 法兰 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS (3C rl 3) | 380 | 210 | 180 | 345 |
| ER25W (CS65H-25-40-64) | 15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS f3C r_31 | 380 | 210 | 180 | 345 |
