CS19W-16P(圆盘式)仪表不锈钢疏水阀带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
本仪表不锈钢疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

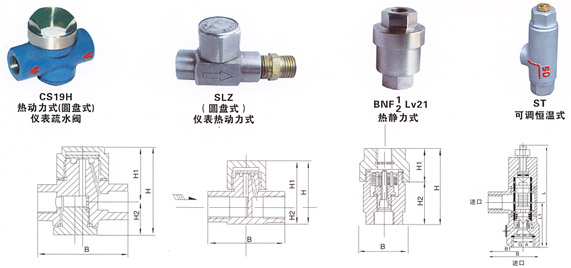

| 产品型号 | 口径(DN) | 连接方式 | 最高允许温度℃ | 阀体材质 | 外形尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| CS19W-16P | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 58 | 35 | 23 |
| SLZ热动力型 | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 37 | 26 | 11 |
| 产品型号 | 口径（DN） | B | H | H1 | H2 |
|---|---|---|---|---|---|
| ST-16C可调恒温式 | 15 | 62 | 162 | 95 | 67 |
| 20 | 68 | 162 | 95 | 67 | |
| 25 | 75 | 168 | 93 | 75 | |
| 32 | 80 | 175 | 100 | 80 |
| 型号 | BNF1 | BNF2 | ||||||
|---|---|---|---|---|---|---|---|---|
| 连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | ||
| 通径 | 15 | 20 | 25 | 15 | 20 | 25 | ||
| 外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 | |
| W | 63 | 63 | 63 | 63 | 63 | 63 | ||
| 重量（Kg） | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | ||
