CS11H自由浮球式疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
CS11H自由浮球式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽作用。
能连续排水、性能稳定、排水量大、漏水量小。
能排连续饱和水,至使设备凝结水带滞存量较少、升温快、加热温度稳定。
有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
![]() |

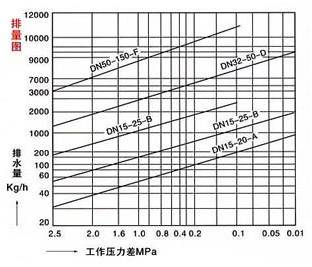

CS41H自由浮球式疏水阀排量图 |
主要零件 | 材料 |
---|---|
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |
尺寸 | 型号 | CS11H-16C | |||||
---|---|---|---|---|---|---|---|
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 |
产品型号 | 口径 | 尺寸 | |||||||
---|---|---|---|---|---|---|---|---|---|
DN | L | H | D | D1 | D2 | b | f | Z-Φd | |
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
