![](static/upload/image/20210531/1622460313989611.jpg)

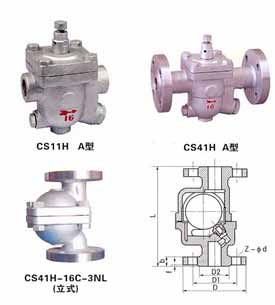

尺寸 | 型号 | CS11H-A-150Lb | ||
---|---|---|---|---|
口径DN | 15 | 20 | 25 | |
L | 120 | 120 | 120 | |
H | 170 | 170 | 170 | |
H1 | 80 | 80 | 80 |
型号 | 公称通径 | L | D | T | G | C | n-Φd | H | |
---|---|---|---|---|---|---|---|---|---|
CS41H-150Lb 疏水阀 | 1/2〞 | 15 | 210 | 89 | 12 | 35 | 60.5 | 4-15 | 175 |
3/4〞 | 20 | 210 | 89 | 12 | 43 | 70 | 4-15 | 175 | |
1〞 | 25 | 210 | 108 | 12 | 51 | 79.5 | 4-15 | 175 | |
Cs41h-300Lb | 1/2〞 | 15 | 210 | 95 | 15 | 35 | 66.5 | 4-15 | 175 |
3/4〞 | 20 | 210 | 117 | 16 | 43 | 82.5 | 4-19 | 175 | |
1〞 | 25 | 210 | 124 | 18 | 51 | 89 | 4-19 | 175 |
型号 | 公称通径 | 公称压力PN(MPa) | 管螺纹G/in | 外形尺寸(mm) |
---|---|---|---|---|
CS11H-16/25-3NL | 15 | 1.6 2.5 | G1/2 | 125 |
20 | G3/4 | 125 | ||
25 | G1 | 125 | ||
32 | G11/4 | 200 | ||
40 | G11/2 | 200 | ||
50 | G2 | 200 |
型号 | 公称 通径 | 公称压力PN(MPa) | 外形尺寸(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|
L | D | D1 | D2 | f | d | Z-Φd | |||
CS41H-16/25-3NL | 15 | 1.6 2.5 | 160 | 95 | 65 | 45 | 2 | 14 | 4-14 |
20 | 160 | 105 | 75 | 55 | 2 | 14 | 4-14 | ||
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | ||
32 | 250 | 140 | 100 | 78 | 2 | 16 | 4-18 | ||
40 | 250 | 150 | 110 | 85 | 3 | 16 | 4-18 | ||
50 | 250 | 165 | 125 | 100 | 3 | 16 | 4-18 |
