SF-WF杠杆浮球式(立式)疏水阀广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥及各种大型热交换器等，特别适用于凝结水特大排量工作场合的疏水阀使用。
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。

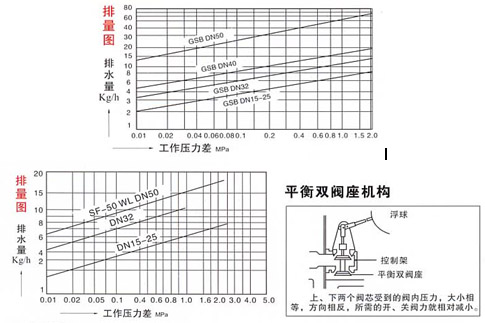

2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

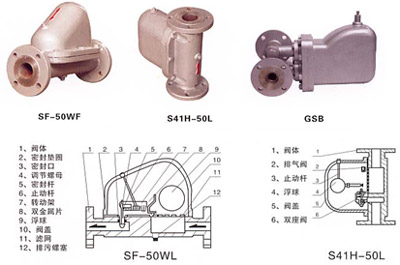

| 零部件名称 | 材料 |
|---|---|
| 阀体、阀盖 | WCB、WC6 |
| 浮球 | 不锈钢 |
| 双阀座 | 不锈钢 |
| 控制架 | 不锈钢 |
| 产品型号 | 公称通径 DN（mm） | 连接方式 | 使用压力（MPa） | 温度（℃） | 外形尺寸（mm） | 参数重量（kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | W | ||||||
| SF-15/20/25WF | 15/20/25 | 法兰 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | 13 | |
| SF-40/50WF | 40/50 | 法兰 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | ||
| S41H-50L | 50 | 法兰（垂直式） | 0~1.0 | 260 | 320 | 160 | 250 | 160 | ||
| S41H-50W | 50 | 法兰 | 0.01~1.0 | 260 | 270 | 160 | 250 | 324 | ||
| GM-25 GSB2-10、20 | 25~50 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 220 | 310 | 125 | 95 | 21 | |
| GM6 GSB6-10、20 | 40~80 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 270 | 440 | 345 | 125 | 52 | |
| GM8 GSB8-10、20 | 80~100 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 350 | 550 | 460 | 170 | 125 | |
