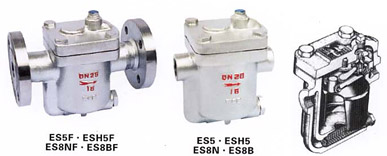

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型疏水阀最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

在线咨询
021-57626881

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀 介绍



特点及性能

  1. 对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。

  2. 无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产

  3. 生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久。内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。

  4. 背压率高。(9 0%)。

  5. 汽水分离可靠(水汽经u型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。

  6. 敝口形的浮子抗水击。吊桶上设有溢出排气孔.可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)。

耐磨损的SCCV关闭方式

SCCV姜.闭系统是自动定心,自动关闭系统(SelfClosing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。

主要外型及连接尺寸


       产品型号
公称通径
       DN
连接方式使用压力范目(Mpa)最高允许
       温度℃
阀体材质外形尺寸(mm)
LH1H2W
ES5
       (CS15H-3·7·11·16)
15
       20
       25
内螺纹
       ZG1/2“-1”
0.01~0.3·0.7·1.1·1.6350ZG1Cr18Ni9Ti1387294103
WSH5
       (CS15H-3·7·11·16P)
15
       20
       25
内螺纹
       ZG1/2“~1”
0.01~0.3·0.7·1.1·1.6·2.1350ZG1Cr18Ni9Ti1387294103
WSH5F
       (CS45H-3·7·11·16P)
15
       20
       25
法兰0.01~0.3·0.7·1.1·1.6·2.1350WCB2107294103
ES8B
       (CS15H-5·8·16)
15
       20
       25
内螺纹
       ZG1/2“~1”
0.01~0.5·0.8·1.6220WCB1387294103
ES8N
       (CS15H-5·8·16)
15
       20
       25
内螺纹
       ZG1/2“~1”
0.01~0.5·0.8·1.6220WCB1387294103
ES8BF
       (CS45H-5·8·16)
15
       20
       25
法兰0.01~0.5·0.8·1.6220WCB2107294103
ES8NF
       (CS45H-5·8·16)
15
       20
       25
法兰0.01~0.5·0.8·1.6220WCB2107294103
ES10
       (CS15H-8·12·16)
20~40内螺纹
       ZG1/2“~1”
0.01~0.8·1.2·1.6220WCB20093132142
ES10F
       (CS45H-8·12·16)
15~25
       32~50
法兰0.01~0.8·1.2·1.6220WCB27093132142
ES12N
       (CS45H-16)
15~25
       32~50
法兰0.01~1.6200WCB28093132142
