EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级:PN(MPa) 0.6 1.0 1.6
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
气缸:铝合金、碳钢
气动薄膜:橡胶
阀杆:碳钢、不锈钢手轮:铸铁
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

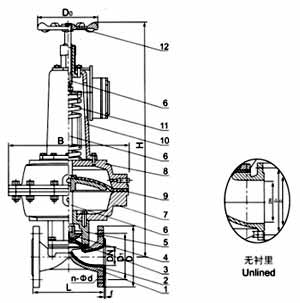

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.下阀杆 6.阀盖 7.气缸 8.气动薄膜 9.弹簧 10.气缸盖
11.上阀杆 12.手轮 设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
DN | 公称压力 MPa | 工作压力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H mm | D0 mm | B mm | 代号 ES | 气源压力 MPa | 气源接头 MPa | 耗气量 cm3 | 质量 Kg/kilos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-13.5 | 2 | ||||||||
20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 68 | 0.3 | 1/8 | 163.87 | 6.3 | ||
25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 68 | 0.3~0.4 | 1/8 | 196.65 | 7.3 | ||
32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 260 | 68 | 0.3~0.4 | 1/8 | 229.4 | 8.3 | ||
40 | 159 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 69 | 0.3~0.4 | 1/4 | 1458.7 | 14.3 | ||
50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 70 | 0.3~0.4 | 1/4 | 3162.7 | 256 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 70 | 0.3~0.4 | 1/4 | 3243 | 30.8 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 71 | 0.4~0.5 | 3/8 | 6636.8 | 64.9 | ||
100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | 6948 | 70.3 | ||
125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | 7374.2 | 80.7 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 72 | 0.5 | 3/8 | 10652 | 131.2 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 72 | 0.6 | 3/8 | 16715 | 212 |
250 | 635 | 395 | 350 | 12-22 | 5 |
注:
