电动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级:PN(MPa)0.6 1.0 1.6
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
支撑架:铸铁、碳钢
电动装置:组合件
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

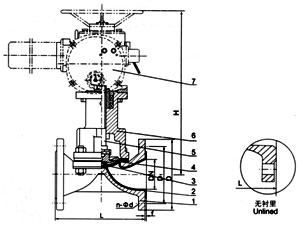

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、电动头
设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
公称通径 DN | 公称压力 MPa | 工作压力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H mm | 型号 | 输出力矩 MPa | 启闭时间S | 质量 Kg/kilos |
---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | |||||
20 | 117 | 105 | 75 | 4-14 | 2 | |||||||
25 | 127 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | 40 | ||
32 | 146 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 41 | ||
40 | 159 | 150 | 110 | 4-18 | 2 | 466 | Z5-18/16 | 50 | 14 | 44 | ||
50 | 190 | 165 | 125 | 4-18 | 2 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 517 | Z10-18/16 | 150 | 28 | 60 |
80 | 254 | 200 | 160 | 8-18 | 2 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
100 | 305 | 220 | 180 | 8-18 | 2 | 576 | Z10-36/25 | 100 | 17 | 77 | ||
125 | 356 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 92 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 660 | Z20-18/25 | 200 | 53 | 120 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 860 | Z20-36/25 | 300 | 33 | 180 |
250 | 635 | 395 | 350 | 12-22 | 5 | |||||||
300 | 749 | 445 | 400 | 12-22 | 5 |
