EG41W(无衬里)、_EG41J(衬胶)堰式隔膜阀

EG41W(无衬里)/EG41J(衬胶)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃ 压力等级：PN(MPa)　0.6 1.0 1.6

在线咨询

021-57626881

EG41W(无衬里)、_EG41J(衬胶)堰式隔膜阀介绍

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1

结构特点

隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

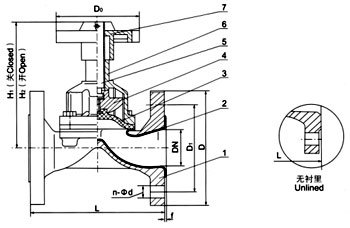

部件列表：1.阀体　2.阀体衬里　3.隔膜　4.阀瓣　5.阀杆　6.阀盖　7.手轮设计与制造：BS5156
结构长度：5156

主要连接尺寸

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	56	96	7.5
50			190	165	125	4-18	2	151	177	96	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	190	230	230	23.5
100			305	220	180	8-18	2	242	285	280	34
125			356	250	210	8-18	3	285	648	280	44
150			406	285	240	8-22	3	353	431	368	67.5
200		0.6	521	340	295	8-22	3	445	537	483	141.5
250		0.6	635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350		0.4	787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584
