内螺纹不锈钢旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
应用规范
公称压力:2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G·NPT.BSPT.BSP DIN259/2999
特点
具有结构短、体积小、质量轻
阀瓣关闭快速,水锤压力小
流道通畅,流体阻力小;动作灵敏,密封性能好

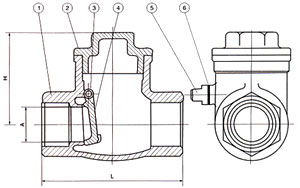

结构示意图
主要零件材料
序号 | 零件名称 | 材质 |
---|---|---|
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
主要连接尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
---|---|---|---|---|---|---|---|---|
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
