HH49型微阻缓闭蝶式止回阀

HH49型微阻缓闭蝶式止回阀适用于公称压力1 MPa,介质温度≤80%的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本蝶式止回阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。

在线咨询
021-57626881

HH49型微阻缓闭蝶式止回阀 介绍

特点

  1. 由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。

  2. 本止回阀设计结构独特新颖,体积小、重量轻。

  3. 密封面为橡胶对金属的软密封,密封性能可靠。耐磨损,使用寿命长。

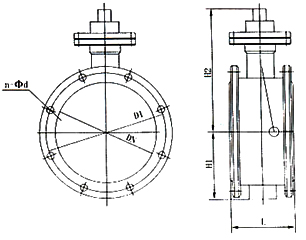

结构示意图


主要零件材料


阀体球墨铸铁
       灰铸铁
蝶板铸钢
       不锈钢
阀杆不锈钢
盛扭面丁睛橡胶


主要外形尺寸与法兰连接尺寸


公称通径
       (DN)
产要尺寸法兰尺寸和螺栓规格
1.0MPa
LH1H2D1n-Φd
1001901102101808-18
1252001232202108-18
1502101402502408-23
20023016828029512-23
25025019531035012-23
30027022035040016-23
35029025041046016-25
40031028349051520-25
45033030852056520-25
50035033558562020-30
60039039064072524-30
70043044870084024-34
80047050575095028-34
900510555810105028-34
1000550610860116028-34
1200630725980138032-41
