H76对夹双瓣旋启式止回阀

H76对夹双瓣旋启蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

在线咨询

021-57626881

H76对夹双瓣旋启式止回阀介绍

特点

1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装

执行标准

1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82

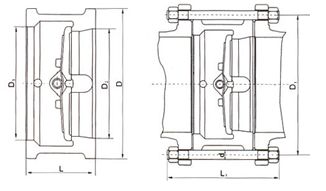

结构示意图

材料及主要参数

配管法兰	公称压力	常规产品型号
JB/T74～90 GB/T9112～9124 HG50592～20614	PN1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	PN1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	PN2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	PN4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	PN6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	PN10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	PN13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	PN20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	PN25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
GB/T9112～9124 HG20615～20635 SH3406	PN2.0MPa	H76H-20C		H76W-20P8	H76W-20P3		H76W-20R8	H76W-20R3
	PN5.0MPa	H76H-50		H76W-50P8	H76W-50P3		H76W-50R8	H76W-50R3
	PN11.0MPa	H76H-110		H76W-110P8	H76W-110P3		H76W-110R8	H76W-110R3
	PN15.0MPa	H76H-150		H76W-150P8	H76W-150P3		H76W-150R8	H76W-150R3
	PN26.0MPa	H76H-260		H76W-260P8	H76W-260P3		H76W-260R8	H76W-260R3
	PN42.0MPa	H76H-420		H76W-420P8	H76W-420P3		H76W-420R8	H76W-420R3
	Class150	H76H-A1C		H76W-A1P8	H76W-A1P3		H76W-A1R8	H76W-A1R3
	Class300	H76H-A3		H76W-A3P8	H76W-A3P3		H76W-A3R8	H76W-A3R3
	Class600	H76H-A6		H76W-A6P8	H76W-A6P3		H76W-A6R8	H76W-A6R3
	Class900	H76H-9		H76W-9P8	H76W-9P3		H76W-9R8	H76W-9R3
	Class1500	H76H-15		H76W-15P8	H76W-15P3		H76W-15R8	H76W-15R3
	Class2500	H76H-A25		H76H-A25P8	H76H-A25P3		H76H-A25R8	H76H-A25R3
主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CFB(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316M)
	阀擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目轴	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	ZG1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17Ni14Mo2	00Cr17Ni14Mo2	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度(℃)	-29～425	-196～540		-196～425	-196～540		-196～455
注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法

主要尺寸及重量

压力级	公称通径		R寸Cmm)					配管法兰(供参考)
	NPS	DN	L	D	D3	D2	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D3	D2	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	in	mm	RI	RJ
Cllass150 PN2.0MPa	2	50	60	103	56	51	2	120.5	4	5/8	M16	140	155
	21/2	65	67	122	73	65	3	139.5	4	5/8	M16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	M16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	M16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	M20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	M20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	M20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	M24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	M24	310	325
	14	350	184	448	355	350	80	476.0	12	1	M27	325	340
	16	400	191	512	405	400	117	540.0	16	1	M27	340	355
	18	450	203	547	455	450	138	578.0	16	11/8	M30	365	380
	20	500	319	604	505	500	163	635.0	20	11/8	M30	385	400
	24	600	222	715	605	600	331	749.5	20	3/4	M33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	M20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	M20	455	-
	32	800	305	878	800	796	560	900.0	48	7/8	M20	460	-
	36	900	368	983	910	898	640	1009.5	44	1	M24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	11/8	M27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	5/8	M30	740	-
Class300 PN5.0MPa	2	50	60	110	58	51	3	127.0	8	3/4	M16	155	175
	21/2	65	67	128	73	65	4	149.0	8	3/4	M20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	M20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	M20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	M20	215	235
	6	150	98	249	160	152	18	270.0	12	3/4	M20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	M24	280	300
	10	250	146	359	266	254	51	387.5	16	1	M27	315	335
	12	300	181	420	310	305	77	451.0	16	11/8	M30	365	385
	14	350	222	483	355	350	117	514.5	20	11/8	M30	410	430
	16	400	232	537	405	400	190	571.5	20	11/4	M33	435	455
	18	450	264	594	455	450	200	628.5	24	11/4	M33	475	495
	20	500	292	652	505	500	265	686.0	24	11/4	M33	510	535
	24	600	318	772	608	600	410	813.0	24	11/2	M39	560	585
	30	750	368	882	740	735	660	921.0	36	13/8	M36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	15/8	M42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	13/4	M45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	17/8	M48	1010	-

主要尺寸及重量

压力级	公称通径		R寸Cmm)					配管法兰(供参考)
	NPS	DN	L	D	D3	D2	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D3	D2	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	in	mm	RI	RJ
Cllass600 PN11.0MPa	2	50	60	110	58	51	4	127.0	8	5/8	M16	175	180
	21/2	65	67	128	73	65	5	149.0	8	3/4	M20	195	200
	3	80	73	147	88	80	8	168.5	8	3/4	M20	210	215
	4	100	79	191	108	102	11	216.0	8	7/8	M24	235	240
	5	125	105	239	136	127	20	267.0	8	1	M27	280	285
	6	150	136	264	162	152	26	292.0	12	1	M27	320	325
	8	200	165	318	121	200	55	349.0	12	11/8	M30	370	375
	10	250	213	398	266	250	95	432.0	16	11/4	M33	440	445
	12	300	229	455	312	305	140	489.0	20	11/4	M33	460	465
	14	350	273	40	355	337	223	527.0	20	13/8	M36	520	525
	16	400	305	562	400	387	360	603.0	20	11/2	M39	575	580
	18	450	362	610	450	438	395	654.0	20	15/8	M42	650	655
	20	500	368	680	500	489	518	724.0	24	15/8	M42	670	680
	24	600	438	786	600	591	836	838.0	24	17/8	M48	780	790
Cllass900 PN15.0MPa	2	50	70	140	58	51	8	165.0	8	7/8	M24	225	230
	21/2	65	83	162	73	65	11	190.5	8	1	M27	250	255
	3	80	83	165	90	80	14	190.5	8	7/8	M24	240	245
	4	100	102	204	108	102	20	235.0	8	11/8	M30	285	290
	5	125	110	245	136	127	30	279.5	8	11/4	M33	310	315
	6	150	159	280	162	150	42	317.5	12	11/8	M30	365	370
	8	200	206	350	212	200	84	393.5	12	13/8	M36	440	445
	10	250	241	432	266	250	145	470.0	16	13/8	M36	490	495
	12	300	292	495	312	305	220	533.5	20	13/8	M36	560	565
	14	350	356	518	355	337	350	559.0	20	11/2	M39	645	655
	16	400	384	572	400	387	470	616.0	20	15/8	M42	685	695
	18	450	451	635	450	438	605	686.0	20	17/8	M48	790	805
	20	500	451	695	496	487	820	749.5	20	2	M52	810	825
	24	600	495	835	600	591	1050	901.5	20	21/2	M64	945	965
	2	50	70	140	58	51	8	165.0	8	7/8	M24	225	230
Cllass1500 PN26.0MPa	21/2	65	83	162	73	65	11	190.5	8	1	M27	250	255
	3	80	83	172	90	80	19	203.0	8	11/8	M30	270	275
	4	100	102	207	108	102	26	241.5	8	11/4	M33	310	315
	5	125	110	252	136	127	51	292.0	8	11/2	M39	370	375
	6	150	159	286	162	150	68	317.5	12	13/8	M36	430	440
	8	200	206	356	212	200	130	393.5	12	15/8	M42	510	520
	10	250	248	433	266	254	210	482.5	12	17/8	M48	600	610
	12	300	305	518	312	305	384	571.5	16	2	M52	695	715
	14	350	356	576	355	377	550	635.0	16	21/4	M56	775	800
	16	400	384	639	400	387	635	705.0	16	21/2	M64	850	880

主要尺寸及重量

压力级	公称通径		尺寸(mm)				重量 (kg)	配管法兰(供参考)
	NPS	DN	L	D	D3	D2		螺栓孔中心圆直径D1	螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D3	D2		螺栓孔中心圆直径D1	螺栓数量	in	mm	螺栓长度L1
Class2500 PN42.0MPa	2	50	70	143	143	42	10	171.5	8	1	M27	255	260
	21/2	65	83	166	166	52	18	197.0	8	11/8	M30	290	305
	3	80	86	194	194	62	26	228.5	8	11/4	M33	320	330
	4	100	105	232	232	88	40	273.0	8	11/2	M39	370	380
	5	125	110	277	277	100	59	324.0	8	13/4	M45	420	435
	6	150	159	315	315	150	90	368.5	8	2	M52	515	530
	8	200	206	385	385	180	150	438.0	12	2	M52	600	620
	10	250	254	474	474	225	240	539.5	12	21/2	M64	750	775
	12	300	305	547	547	266	440	619.0	12	23/4	M70	855	885

主要尺寸及重量

公称压力 PNMPa	公称通径 DNmm	尺寸(mm)				重量 (Kg)	配管法兰(供参考)
公称压力 PNMPa	公称通径 DNmm	L	D	D3	D2	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径 d	螺栓长度 Ll
PN1.0MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	4	M16	155
	80	73	142	88	80	4	160	8	M16	160
	100	73	162	108	102	6	180	8	M16	165
	125	86	192	132	127	8	210	8	M16	180
	150	98	218	160	152	13	240	8	M20	205
	200	127	273	210	203	24	295	8	M20	235
	250	146	328	266	254	37	350	12	M20	255
	300	181	378	310	305	50	400	12	M20	290
	350	184	438	355	350	76	460	16	M20	295
	400	191	489	405	400	110	515	16	M24	310
	450	203	539	455	450	135	565	20	M24	325
	500	219	594	505	500	158	620	20	M24	345
	600	222	696	605	600	320	725	20	M27	355
	700	305	811	700	675	380	840	24	M27	440
	800	305	918	800	796	560	950	24	M30	450
	900	368	1018	903	898	640	1050	28	M30	520
	1000	432	1124	1055	1050	900	1160	28	M33	590
	1200	524	1340	1205	1200	1400	1380	32	M36	695
PN1.6MPa	50	600	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	4	M16	155
	80	73	142	88	80	4	160	8	M16	160

主要尺寸及重量

公称压力 PN MPa	公称通径	尺寸(mm)				重量 (Kg)	配管法兰(供参考)
公称压力 PN MPa	公称通径	L	D	D3	D2	重量 (Kg)	累栓孔中心圆直径D1	螺栓数量	螺栓直径	螺栓长度Ll
PN1.6MPa	100	73	162	108	102	6	180	8	M16	165
	125	86	192	132	127	8	210	8	M16	180
	150	98	218	160	152	13	240	8	M20	205
	200	127	273	210	203	24	295	12	M20	235
	250	146	329	266	254	39	355	12	M24	265
	300	181	384	310	305	50	410	12	M24	305
	350	184	444	355	350	76	470	16	M24	310
	400	191	496	405	400	110	525	16	M27	330
	450	203	556	455	450	135	585	20	M27	345
	500	219	618	505	500	158	650	20	M30	370
	600	222	732	605	600	320	770	20	M33	380
	700	305	802	700	695	380	840	24	M33	470
	800	305	912	800	796	560	950	24	M36	475
	900	368	1012	903	898	640	1050	28	M36	545
	1000	432	1126	1055	1050	900	1170	28	M39	620
	1200	524	1340	1205	1200	1400	1390	32	M45	735
PN2.5MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	8	M16	160
	80	73	142	88	80	4	160	8	M16	170
	100	73	168	108	102	6	190	8	M20	180
	125	86	194	132	127	8	220	8	M24	205
	150	98	224	160	152	14	250	8	M24	220
	200	127	284	210	203	27	310	12	M24	255
	250	146	341	266	254	42	370	12	M27	285
	300	181	401	310	305	54	430	16	M27	325
	350	184	458	355	350	86	490	16	M30	340
	400	191	515	405	40	120	550	16	M33	360
	450	203	565	455	450	148	600	20	M33	375
	500	219	622	505	500	165	660	20	M33	395
	600	222	732	605	600	340	770	20	M36	410
	700	305	831	700	695	400	875	24	M39	500
	800	305	942	800	796	580	990	24	M45	520
	900	368	1040	903	898	660	1090	28	M45	590
	1000	432	1155	1055	1050	960	1210	28	M52	675
	1200	524	1365	1205	1200	1440	1420	32	M52	790

主要尺寸及重量

公称压力 PN MPa	公称通径 DN mm	尺寸(mm)				重量 (Kg)	配管法兰(供参考)
		L	D	D3	D2		螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
		L	D	D3	D2		螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	RF、MFM	RJ
PN4.0MPa	50	60	108	58	51	3	125	4	M16	150	-
	65	67	125	73	65	4	145	8	M16	160	-
	80	73	142	88	80	6	160	8	M16	170	-
	100	73	168	108	102	8	190	8	M20	180	-
	125	86	194	132	127	13	220	8	M24	205	-
	150	98	224	160	152	16	250	8	M24	220	-
	200	127	291	210	203	28	320	12	M27	270	-
	250	146	353	266	254	49	385	12	M30	300	-
	300	181	418	310	305	76	450	16	M30	3485	-
	350	222	475	355	350	114	510	16	M33	400	-
	400	232	547	405	400	190	585	16	M36	425	-
	450	264	572	455	450	200	610	20	M36	470	-
	500	292	626	505	500	260	670	20	M39	505	-
	600	318	745	608	600	404	795	20	M45	575	-
PN6.3MPa	50	60	114	58	51	4	135	4	M20	170	185
	65	67	138	73	65	5	160	8	M20	180	195
