华电泵阀公司生产销售的Q63c1F（PPL）-10气动放料球阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业有反应锅上，也可用在细软颗粒介质输送。采用PPL密封材料，更具耐磨，是牙膏行业真空制膏锅放料的最理想产品。
常见故障
碳酸钾液体均匀度较差．造成加料管堵塞，形成问歇加料现象，使离心机产生振动。
放料阀的角度无法调整，离心转鼓转速 太快．加料时使物料四溢，易烫伤人体(碳酸钾液体温度在70℃左右)；
放料阀位于离心机顶端．出料时要倾斜．不易操作。

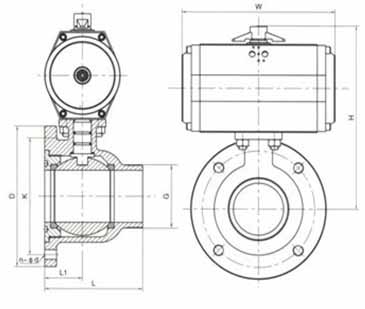

结构示意图
气动放料球阀 主要外形和连接尺寸 单位Unit:（mm）
| 通径DN | G | L | L1 | D | K | n-Φd | H | W | |
|---|---|---|---|---|---|---|---|---|---|
| mm | in | ||||||||
| 25 | 1″ | G1″ | 72 | 22 | 100 | 78 | 4-Φ10 | 160 | 140 |
| 40 | 1 1/2″ | G1/2″ | 92 | 31 | 130 | 100 | 4-Φ12 | 18/0 | 164 |
| 50 | 2″ | G2″ | 112 | 41 | 150 | 130 | 4-Φ14 | 220 | 190 |
| 65 | 2 1/2″ | G21/2″ | 125 | 46 | 190 | 155 | 4-Φ14 | 250 | 210 |
| 80 | 3″ | G3″ | 160 | 57 | 205 | 170 | 4-Φ14 | 275 | 247 |
| 100 | 4″ | G4″ | 175 | 68 | 235 | 200 | 4-Φ18 | 310 | 276 |
Q641c1为双法兰结构，出口端为GB9113或JB79 PN10标准法兰。
