![](static/upload/image/20210523/1621745090557833.jpg)
华电泵阀生产销售的QV47Y型电动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。 ZAJV电动V型球阀,由YXR、PSQ电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。 电动V型球阀V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。 电动V型球阀 广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
特点 V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质; 蜗轮传动V型切断球阀还具有调节并可靠定位能力,流量特性为近百分比,可调范围广; 采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,适用寿命长。 | ![]() |
号 NO | 材料标准 零件名称 | 材料牌号Stamdard | ||||
---|---|---|---|---|---|---|
碳钢 | 不锈钢 | |||||
GB | ASTM | GB | ASTM | |||
01 | 双头螺母Stud | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |
02 | 螺母Nut | 45 | A194-2H | OCr18Ni | A194-8M | |
03 | 底盖Lower cover | 25 | A105 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316L | |
04 | 垫圈Gasket | 氟橡胶;PTFE;金属夹石墨Viton ; PTFE; Metel backed graphite | ||||
05 | 止推轴承Lover stem | 金属夹PTFEMetel backed graphite | ||||
06 | 下阀杆轴承 | 金属夹 | ||||
07 | 下阀杆Lover stem | 2Cr13 | A276-410 | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | |
08 | 球体Ball | ZG1Cr18Ni9Ti 渗氮 | CF8渗氮 | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 渗氮 | F304/F316/F304L/F316L 渗氮 | |
09 | 阀体Body | WCB | A216-WCB | ZG1Cr18Ni9Ti/ZG1Cr18NI12Mo2TI | CF8/CF8M/CF3/CF3M | |
10 | 阀座O型圈 Seat”O”ring | 氟橡胶Viton | ||||
11 | 阀座Seat | 2Cr13渗氮 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮 | F304/F316/F304L/F316L 渗氮 | |
12 | 球阀键Body key | 40Cr | 1Cr17Ni2 | |||
13 | 上阀杆轴承 Stem bearing | PTFE;PPL | ||||
14 | 阀杆填料 Stem packing | 石墨 Graphite | ||||
15 | 填料压环 Packing ring | 2Cr13 | A276-410 | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 渗氮 | F304/F316/ F304L/F316L | |
16 | 填料压盖 Stuffing gland | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18NI12Mo2TI | CF8/CF8M/ CF3/CF3M | |
17 | 螺钉Bolt | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |
18 | 支架Yoke | WCB | ||||
19 | 上阀杆Stem | 2Cr13 | A276-410 | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | |
20 | 键Key | 40Cr | 1Cr17Ni2 |
法兰连接V型球阀
应用规范Note
设计、制造按GB/T12237
结构长度按GB12221-89
连接法兰按JB/T79.1~79.4End
阀门检查和实验按GB/T13927
驱动方式:手动、气动、电动

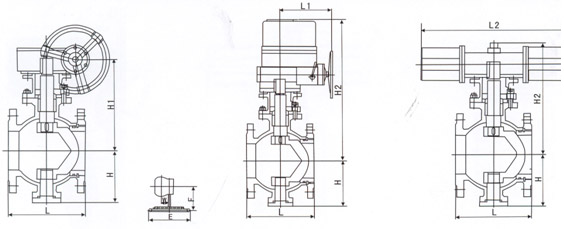

PN1.6MPa主要连接尺寸及重量
公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
手动 Manual operated | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
W | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
Wt(kg) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |
电动 Electro operated | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 830 | 940 |
L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 410 | |
气动 Pneumatic operated | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 |
L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 |
PN2.5MPa主要连接尺寸及重量
公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
手动 Manual operated | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
F | - | - | - | - | - | - | 350 | 350 | 420 | 400 | 400 | |
W | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
Wt(kg) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 1030 | 2100 | |
电动 Electro operated | H2 | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 420 |
L1 | - | - | - | - | - | 74 | 250 | 350 | 420 | 400 | 400 | |
气动 Pneumatic operated | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 |
L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 |
