三段式高压法兰球阀

华电泵阀公司生产销售的三段式高压法兰球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。此类球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用

在线咨询

021-57626881

三段式高压法兰球阀介绍

应用

三段式高压法兰球阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

特点
流体阻力小，全通径的球阀基本没有流阻。
结构简单、体积小、重量轻。
紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

主要零件材料

型号	零件名称
型号	阀体	球体、阀杆	密封圈	填料
Q41F型碳钢类	碳素铜铸件或锻件	2GrL3	增强聚四氟乙	聚四氟乙烯
Q41F型P类	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢
Q41F型R类	铬镍钼钛不锈钢或锻件	铬镍钼钛不锈钢

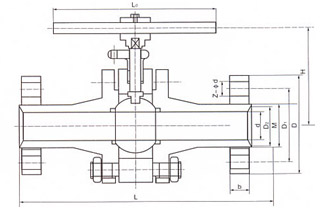

主要尺寸

公称压力：PN6.0MPa、PN22.0MPaNominal pressure
公称通DN/mm Nominal Diameter	尺寸/mm Dimensions
公称通DN/mm Nominal Diameter	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公称压力：PN32.0MPaNominal pressure
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900
