电动法兰球阀

华电泵阀公司生产销售的Q941F-1=（PPL、M）-16，25电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。该电动法兰球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

在线咨询

021-57626881

电动法兰球阀介绍

特点

电动法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小;
止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活;
阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大;
阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大;
由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长;
下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封;
防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出;

结构长度：JB1686亦可按GB12221
结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。

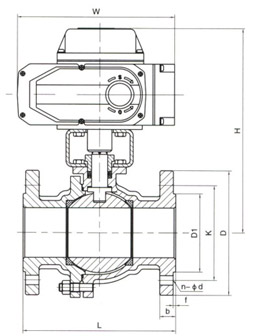

主要外形和连接尺寸单位Unit:（mm）

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

Q941F-25
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255

电动法兰球阀附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

电动法兰球阀执行标准

设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
检验主试验：JB/T 9092、API 598。
