华电泵阀公司生产销售的法兰连接固定式铸钢球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
技术规范
| 设计标准Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 结构长度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法兰尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 检查与实验Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
主要零件材质
| 序号 No | 零件名称 Part name | 材质 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 左右体Bonnet | WCB | A216-WCB |
| 2 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 3 | 螺母Nut | 35 | A194-2H |
| 4 | 底盖 Bottom Cover | 25 | A105 |
| 5 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 6 | 下阀杆Stem | 1Cr13 | A182-F6a |
| 7 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 8 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 9 | 阀体Body | WCB | A216-WCB |
| 10 | 排污堵头 Blow down stopple | 25 | A105 |
| 11 | 注脂阀 Grease injection valve | 组合件 Assembled | 组合件 Assembled |
| 12 | 弹簧Spring | 60Si2Mn | InconelX-750 |
| 13 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 14 | 阀座Seat | 25 | A105 |
| 15 | 密封圈 Sealing ring | PTFE | PTFE |
| 16 | 球体Ball | WCB+ENP | A216-WCB+ENP |
| 17 | 上阀杆Stem | 1Cr13 | A182-F6a |
| 18 | 键Key | 45 | AISI C 1045 |
| 19 | 填料垫 Packing seat | 2Cr13 | A276-420 |
| 20 | 填料 Packing | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 21 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 22 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 23 | 阀盖Cover | 25 | A105 |
| 24 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 25 | 填料压盖Gland | WCB | A216-WCB |
| 26 | 支架Yoke | WCB | A216-WCB |
| 27 | 连接套Connection set | 45 | AISI C 1045 |
技术规范
设计标准Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 结构长度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法兰尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 检查与实验 Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

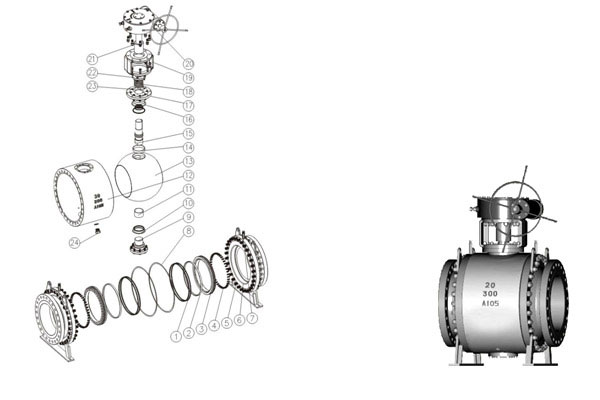

主要零件材质
| 序号 No | 零件名称 Part name | 材质 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 2 | 密封圈Sealing ring | PTFE | PTFE |
| 3 | 阀座Seat | 25 | A105 |
| 4 | 弹簧Spring | 60Si2Mn | InconelX-750 |
| 5 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 6 | 左右体Bonnet | 25 | A105 |
| 7 | 注脂阀 Grease injection valve | 组合件 Assembled | 组合件 Assembled |
| 8 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 9 | 下阀杆Stem | 1Cr13 | A182-F6a |
| 10 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 11 | 衬套 Bushing | PTFE＆锡青铜 PTFE＆Nikealium | PTFE＆锡青铜 PTFE＆Nikealium |
| 12 | 阀体Body | 25 | A105 |
| 13 | 球体Ball | 25+ENP | A105+ENP |
| 14 | 衬套 Bushing | PTFE＆锡青铜 PTFE＆Nikealium | PTFE＆锡青铜 PTFE＆Nikealium |
| 15 | 上阀杆Stem | 1Cr13 | A182-F6a |
| 16 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 17 | 阀盖Cover | 25 | A105 |
| 18 | 填料 Packing | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 19 | 支架Yoke | WCB | A216-WCB |
| 20 | 驱动装置 Driving | 组合件 Assembled | 组合件 Assembled |
| 21 | 连接套 Connection set | 45 | AISI C 1045 |
| 22 | 填料压盖Gland | WCB | A216-WCB |
| 23 | 定位销Fitting pin | 1Cr13 | A276-410 |
| 24 | 排污堵头 Blow down stopple | 25 | A105 |
