Q613/14/14F（PPL）-16，25
特点
结构紧凑、启闭迅速、流道畅通、流体阻力小。
密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
主要外形和连接尺寸 单位Unit:（mm）
|
|
|
|

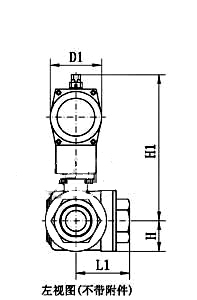

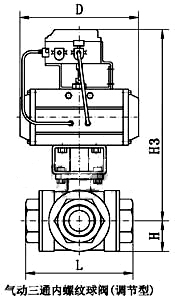

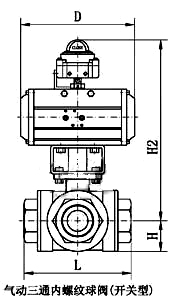

| 气动三通内螺纹球阀(开关型) | 气动三通内螺纹球阀(调节型) | 左视图(不带附件) |
| Q613F-16 | |||||||
|---|---|---|---|---|---|---|---|
| 通径20DN | d | G | L | L1 | H | W | |
| mm | in | ||||||
| 15 | 1/2″ | 12 | G1/2″ | 60 | 30 | 110 | 140 |
| 20 | 3/4″ | 15 | G3/4″ | 74 | 37 | 115 | 140 |
| 25 | 1″ | 20 | G1″ | 80 | 40 | 120 | 140 |
| 32 | 1 1/4″ | 25 | G1 1/4″ | 104 | 52 | 135 | 164 |
| 40 | 1 1/2″ | 34 | G1 1/2″ | 114 | 57 | 145 | 164 |
| 50 | 2″ | 48 | G2″ | 140 | 70 | 190 | 190 |
| Q613F-16,25 | |||||||
|---|---|---|---|---|---|---|---|
| 通径DN | d | G | L | L1 | H | W | |
| mm | in | ||||||
| 15 | 1/2″ | 12 | G1/2″ | 72 | 36 | 130 | 140 |
| 20 | 3/4″ | 15 | G3/4″ | 85 | 42 | 135 | 140 |
| 25 | 1″ | 20 | G1″ | 91 | 46 | 139 | 140 |
| 32 | 1 1/4″ | 25 | G1 1/4″ | 110 | 55 | 158 | 164 |
| 40 | 1 1/2″ | 32 | G1 1/2″ | 122 | 61 | 165 | 164 |
| 50 | 2″ | 38 | G2″ | 145 | 72 | 202 | 190 |
其他参数 阀体
| 阀体形式 | 三通铸造球型阀 |
| 公称通径 | DN15～50mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa |
| 连接形式 | 螺纹式(适用于1/2"～2") |
| 压盖型式 | 螺母旋紧式 |
| 密封填料 | V型聚四氟乙烯填料、PPL高温密封材料 |
其他参数 阀内件
| 阀芯形式 | O型球型阀芯 |
| 流量特性 | 快开特性 |
其他参数 执行机构
| 执行器型号 | GT、SR、ST、AT系列单(双)作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
