华电泵阀公司生产销售的广式外螺纹球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。 流体进、出该阀方向可任意选择，具有双向作用。 水平管道、垂直管道均可安装。 操作方便，开关迅速，手柄只需转动90度即可实现开关。
应用规范
公称压力：1.6-6.4MPa
适用温度范围：2-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999
主要零件材料
| 零件名称 Part name | 阀体 Body | 球体、阀杆 Ball, Stem | 手柄 Handle | 密封圈 gasket | 垫片、填料 Shim, Packing |
|---|---|---|---|---|---|
| Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不锈钢SS304 | 聚四氟乙烯PTFE 对位聚苯PPL | 聚四氟乙烯PTFE 对位聚苯PPL |
| Q21F-16P、Q21F-25P Q21F-40P、Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| Q21F-16R、Q21F-25R Q21F-40R、Q21F-64R | SS316/Cr18Ni12Mo2Ti | SS316/Cr18Ni12Mo2Ti |

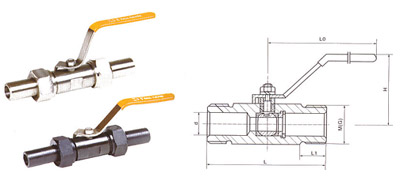

主要尺寸 单位：mm
公称直径 Nominal Dameter | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|
| d | L | L1 | M | Lo | Q61带对焊接头总长 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
螺纹标准：GB196
