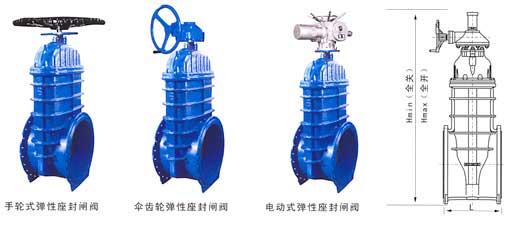

大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,此大口径弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
公称压力:1.0~2.5MPa
公称通径:500~1200mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598
NO. | 零件名称 | 材质 |
---|---|---|
1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
2 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
3 | 内六角螺栓 | 碳化处理 |
4 | 密封圈 | 三元乙丙或丁腈橡胶 |
5 | 阀盖 | 灰铸铁、球墨球铁、铸钢 |
6 | 阀杆 | 不锈钢 |
7 | “O”形密封圈 | 丁腈橡胶 |
8 | 止推轴承 | 锡青铜 |
9 | 螺栓 | 碳钢、合金钢 |
10 | 压盖 | 球墨铸铁、铸钢 |
11 | 防尘罩 | 丁腈橡胶 |
12 | 手轮 | 可锻铸铁 |
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
---|---|---|---|---|---|---|---|
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
Hmin(全关) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
Hmax(全开) | 165 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
H(电动) | 电动装置可由用户指定 |
