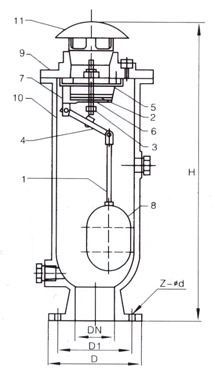

SCARX污水复合式排气阀为圆桶式阀体,其内部主要有不锈钢浮球及塞头。
当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
序号 | 名称 | 材质 |
---|---|---|
1 | 械杆B | 不锈钢、锡青铜 |
2 | 活塞 | 不锈钢、锡青铜 |
3 | 顶塞 | 铝青铜+橡胶 |
4 | 杠杆A | 不锈钢、锡青铅 |
5 | 垫圈环 | 合成橡胶 |
6 | 导套 | 不锈钢、铸黄铜 |
7 | 杠杆架 | 不锈钢、铸黄铜 |
8 | 浮球 | 不锈钢 |
9 | 阀盖 | 灰铸铁、Q4400-15 |
10 | 阀体 | 灰铸铁、Q4400-15 |
11 | 排气帽 | 灰铸铁、Q4400-15 |
公称通径 DN(mm) | H | D | D1 | Z | Ф-d |
---|---|---|---|---|---|
50 | 490 | 165 | 125 | 4 | 19 |
80 | 590 | 200 | 135 | 8 | 19 |
100 | 750 | 220 | 180 | 8 | 19 |
150 | 820 | 285 | 240 | 8 | 23 |
200 | 1000 | 340 | 295 | 8 | 23 |
250 | 1200 | 395 | 350 | 12 | 23 |
