KP-10快速排气阀(快速吸气阀)设计合理,结构简单,体积小,排气量大,我厂在原基础上进行大量改进,使KP型更完美,产品合格率可达100%。
KP-10快速排气阀(快速吸气阀)用于管道最高点或闭气的地方来排除管内气体疏通管道,使管道运转正常,出水量达到设计要求,如不装此产品,管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电,停泵管道随时会出现负压力会引起管道振动或破裂,该排气阀(吸气阀)就快速吸入大量空气,防止管道振动或破裂,确保管路安全。
KP-10快速排气阀(快速吸气阀),当水进入管内时,浮球停在球桶下部进行大量排气,当气排完时,水进入阀内通过球桶把球浮起关闭,停止排气,管道在正常运转时自然会产生少量气体,这些气体会集中到管内上部到相当程度,阀内水与球随时下降,气从不局限性排队出。
1、 介质:清水
2、 使用温度常温
3、 阀体:灰铸铁HT200
4、 浮球与塞头:不锈钢
5、 密封材料,丁腈橡胶
6、 阀体强度试压,1.5Mpa
7、 密封试验压力0.05-1.1Mpa
规格 | 25 | 50 | 80 | 80 | 100 | 150 |
---|---|---|---|---|---|---|
200立方米/小时 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |

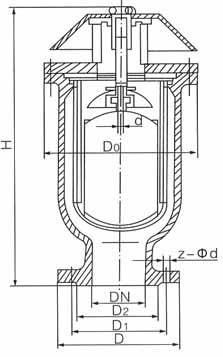

公称通径 (DN) | D | D1 | D2 | D3 | H | Z-фd | |
---|---|---|---|---|---|---|---|
25 | 115 | 85 | 65 | 140 | 285 | 4-14 | |
50 | 160 | 125 | 102 | 200 | 340 | 4-14 | |
80 | 195 | 160 | 135 | 230 | 490 | 4-18 | |
100 | 215 | 180 | 158 | 250 | 545 | 4-18 | |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 | |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
