YT43H/Y型高灵敏度大流量蒸汽减压阀属于 先导式活塞减压阀。由主阀和导阀两部分组成,主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构,改变了密封形式,加大了过流面积等等,从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。YT43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路,适用于流量变化大,进口压力变化大的蒸汽管路。
适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

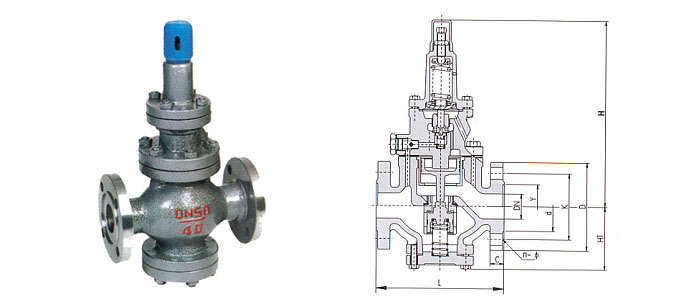

结构示意图
主要零件材料
零件名称 | 零件材料 |
---|---|
阀体、阀盖、底盖 | WCB |
阀座、阀瓣 | 2Cr13 |
缸套、活塞 | 铝铁铸铜 |
膜片 | 1Cr18Ni9Ti |
导阀座、导阀杆 | 2C13 |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
主要技术参数
公称压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
---|---|---|---|---|---|---|
壳体试验压力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(MPa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(MPa) | GB12246-1989 | |||||
流量特性偏差(MPa) | GB12246-1989 | |||||
最小压差(MPa) | 0.07 | 0.1 | 0.15 | 0.3 | 0.5 | 0.8 |
渗漏量 | GB12245-1989 |
*:壳体试验不包括膜片、阀盖
连接形式
法兰式:RF FM RJ 执行标准:JB79 Gb9113 ANSI B16.5
流量系数(Cv)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Cv | 24 | 30 | 50 | 85 | 130 | 190 | 300 | 480 | 680 | 925 | 1150 | 1900 |
外形尺寸(近似值)(PN1.6-4.0)
公称通径DN | 外 形 尺 寸 | |||
---|---|---|---|---|
L | H | H1 | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 265 | 85 |
20 | 160 | 180 | 265 | 85 |
25 | 180 | 200 | 280 | 95 |
32 | 200 | 220 | 280 | 95 |
40 | 220 | 240 | 290 | 105 |
50 | 250 | 270 | 300 | 130 |
65 | 280 | 300 | 315 | 145 |
80 | 310 | 330 | 330 | 170 |
100 | 350 | 380 | 405 | 200 |
125 | 400 | 450 | 450 | 225 |
150 | 450 | 500 | 485 | 265 |
200 | 500 | 550 | 570 | 290 |
250 | 650 | 640 | 325 | |
300 | 800 | 740 | 360 | |
350 | 850 | 810 | 395 | |
400 | 900 | 950 | 430 | |
500 | 950 | 1080 | 500 |
外形尺寸(近似值)(PN6.4-16.0)
公称通径DN | 外 形 尺 寸 | |||
---|---|---|---|---|
L | H | H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 280 | 100 |
20 | 180 | 200 | 280 | 100 |
25 | 200 | 220 | 300 | 115 |
32 | 220 | 230 | 300 | 115 |
40 | 240 | 240 | 315 | 130 |
50 | 270 | 300 | 340 | 135 |
65 | 300 | 340 | 355 | 150 |
80 | 330 | 360 | 370 | 175 |
100 | 380 | 450 | 205 | |
125 | 450 | 510 | 235 | |
150 | 500 | 555 | 275 | |
200 | 550 | 640 | 300 | |
250 | 650 | 720 | 335 | |
300 | 800 | 830 | 375 | |
350 | 850 | 880 | 410 | |
400 | 900 | 1020 | 445 | |
500 | 950 | 1080 | 515 |
