YB43(1)X固定比比例式减压阀要由阀体、进口法兰、活塞、大缸套、小缸套、出口法兰及O型圈、密封垫等零件组成。比例式减压阀是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差,改变阀后的压力达到减压目的。比例式减压阀结构独特、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”,并且有减少乃至消除“水锤”现象对管件与供水器具的破坏,消除不必要的振动,节约水源保护管网的作用。
东锅阀门公司提供的比例式减压阀标准压力比为2:1、3:1、4:1、5:1、3:5:2等并可根据用户的要求设计特殊比例的减压阀。
适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
结构图

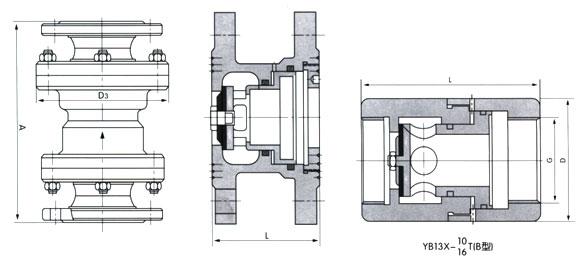

外形尺寸
公称通径 DN lmml | A | D3 |
---|---|---|
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
外形尺寸
型号 | 公称压力PN(MPal | 公称通径 DN(mml | L |
---|---|---|---|
YB43X-10T (B型) | 1 0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43x-16T (B型) | 1 6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
外形尺寸
公称通径 | 尺 寸(mm) | ||
---|---|---|---|
DN Imm) | C | L | D |
15 | 1/2″ | 80 | 50 |
20 | 3/4″ | 80 | 50 |
25 | 1″ | 90 | 54 |
32 | 11/4″ | 100 | 60 |
40 | 11/2″ | 110 | 68 |
50 | 2″ | 120 | 80 |
