Y43X型比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。Y13X型比例式减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据要求设计特殊比例的减压阀。
适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
工作原理
当在阀后管网上无用水时阀门关闭,阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时,阀前压力大于阀后压力,推动活塞后移比例式减压阀打开,阀后管 网压力随流量的增加而降低(符合流量-压力特性曲线),直至达到平衡位置,活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高,比例式减压阀活塞失去平衡状态而前移,比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性 曲线的直线段上,这样阀后压力与阀前压力仍呈比例关系。
技术参数
适用介质 | 水、气体 | |||
---|---|---|---|---|
适用温度 | ≤ 90℃ | |||
压力误差 | ≤8 % | |||
最小开启压力 | 2∶1 | 0.2MPa | ||
最小开启压力 | 3∶1 | 0.3MPa | ||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
主要零件材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |

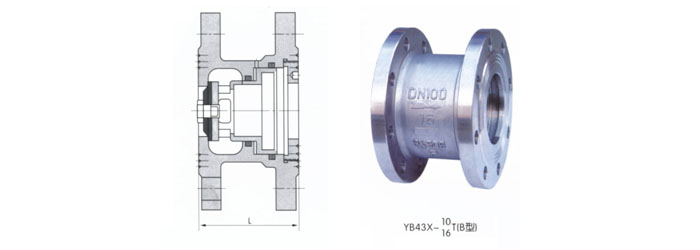

外形尺寸
型号 | 公称压力PN(MPa) | 公称通径 DN(mm) | L |
---|---|---|---|
YB43X-10T (B型) | 1 0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43x-16T (B型) | 1 6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
