DT73对夹式弹性硬密封蝶阀采用一个"U"型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。
用途与特点
DT73对夹式弹性硬密封蝶阀可适用于食品、医药、化工等工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
采用标准
设计标准:GB/T 12238-1989 法
兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
结构长度:GB/T12221-1989
压力试验:GB/T 13927-1992

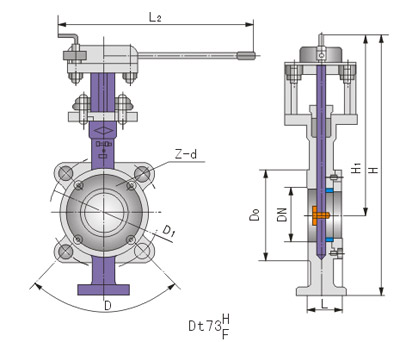

结构示意图
主要技术参数
公称通径 | DN | 50~150 | ||
---|---|---|---|---|
公称压力 | PN | 1.0 | 1.6 | 2.5 |
试验压力 | 强度实验 | 1.5 | 2.4 | 3.75 |
密封实验 | 1.1 | 1.76 | 2.75 | |
气密封实验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | |||
适用温度 | -40℃~600℃ |
主要零件材质
零件名称 | 材质 |
---|---|
阀体 | 铸铁、铸钢、不锈钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
注:Dt-代表弹性密封结构。 |
主要外形和连接尺寸
产品名称 | 公称通径 | 结构长度(标准值 | 外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.0MPa | 1.6 MPa | 2.5 MPa | |||||||||||||
Dt73H/F-(10.16.25) C.P.R.V系列 对夹式弹性密封 蝶阀 | mm | inch | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a |
50 | 2 | 43 | 265 | 330 | 350 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | |
65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | |
80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | |
100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | |
125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | |
150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° |
