XD71X-10信号蝶阀系本公司引进消化吸收技术，它由手动蝶阀与回信器（机械式或接近式）组成，主要应用在手动操作时，远距离开关信号需要反馈到计算机显示场合。
特点
信号球阀具有结构紧凑、体积小、重量轻、安装方便等特点， 可广泛应用在石油、化工、冶金、电站、轻工等领 域，对油、水、气及纸浆或纤维状流体进行自动调 节或切断控制

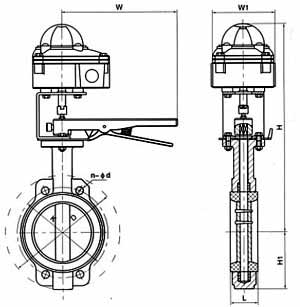

结构示意图
主要外形和连接尺寸 单位Unit:（mm）
| XD71X-10 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 通径 | L | D | K | n-Фd | H | H1 | W | W1 |
| 50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
| 65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
| 80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
| 100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
| 125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
| 150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
| 200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
| 250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
| 300 | 78 | 445 | 400 | 12-Ф22 | 242 | 610 | 190 | 90 |
