D971X电动对夹式软密封蝶阀

D971X电动对夹式软密封蝶阀是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

在线咨询

021-57626881

D971X电动对夹式软密封蝶阀介绍

设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数

执行器类别	引进型JO系列执行器参数	引进型3610R系列执行器参数	引进型HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

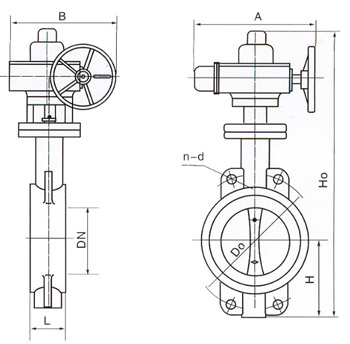

D971X/J(6,10,16)Q.C.P.R系列连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	146	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62
