D71手柄对夹式软密封蝶阀

D71手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。 对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

在线咨询
021-57626881

D71手柄对夹式软密封蝶阀 介绍

特点

  • 小型轻便,容易拆装及维修,并可有任意位置安装。

  • 结构简单,紧凑,90°回转启闭迅速。

  • 操作扭矩小,省力轻巧。

  • 流量特性趋于直线,调节性能好。

  • 启闭试验次数多达数万次,寿命长。

  • 达到完全密封,气体试验泄漏为零。

  • 选择不同零部件材质,可适用多种介质。

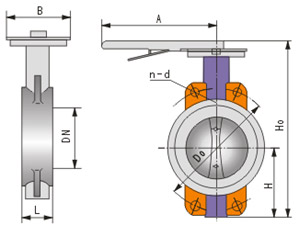

结构示意图


D71X/J-(6,10,16)Z.Q.C.P.R系列尺寸

公称通径结构长度
       (标准值)
外形尺寸(参考值)连接尺寸(标准值)
0.6MPa1.0 MPa1.6 MPa
毫米英寸LHHoABD0n-dD0n-dD0n-d
5024363235270651104-141254-181254-18
6521/4670250270651304-141454-181454-18
8034683275270651504-181608-181608-18
100452105316270651704-181808-181808-18
125556115340310652008-182108-182108-18
150656137376310652258-182408-222408-22

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
