手动法兰式伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点为: 设计新颖,合理,结构独特,重量轻,操作方便,启闭迅速; 伸缩蝶阀除了能作调节和截流作用,补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修提供方便; 密封部位可调节更换,密封性能可靠等特点。
采用标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
压力试验:GB/T 13927-1992; JB/T 9092-1999
主要技术参数
公称通径 | DN | 50~2000 | ||
---|---|---|---|---|
公称压力 | PN | 0.6 | 1.0 | 1.6 |
试验压力 | 强度实验 | 0.9 | 1.5 | 2.4 |
密封实验 | 0.66 | 1.1 | 1.76 | |
气密封实验 | 0.6 | 0.6 | 0.6 | |
使用温度 | ≤80℃ | |||
适应介质 | 空气、水、蒸汽、煤气、油品等 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 |
零件名称 | 材料 |
---|---|
阀体 | 铸铁、铸钢、不锈钢铬、钼钢、合金钢 |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 | 橡胶、聚四氟、聚内脂、不锈钢 |
阀杆 | 2Cr13、不锈钢、铬钼钢 |
伸缩管 | 铸铁、铸钢、不锈钢、铬钼钢 |
填料 | 柔性石墨 |

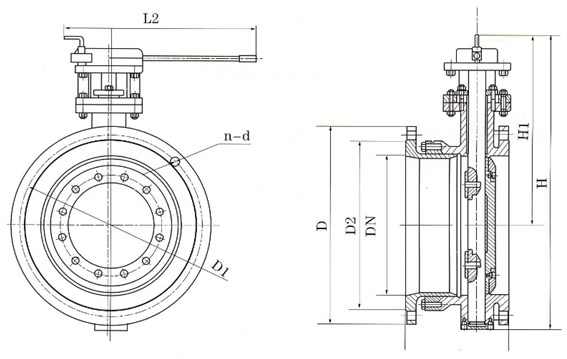

SDt/d(H.F.X)-(6、10、16)系列手动法兰式伸缩蝶阀结构示意图
SDt/d43(H.F.X)-(6、10、16)系列手动法兰式伸缩蝶阀 连接尺寸
公称通径 | 外形尺寸(参考值) | 法兰尺寸和螺栓尺寸(标准值) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | 设计最大长度L | 设计最小长度L | 设计长度L | L2 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
毫米 | 英寸 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||||||
50 | 2 | 325 | 240 | 163 | 138 | 151 | 265 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 21/2 | 340 | 250 | 188 | 152 | 170 | 265 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 3 | 355 | 255 | 192 | 162 | 177 | 320 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 4 | 400 | 275 | 215 | 175 | 205 | 320 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 5 | 435 | 300 | 230 | 185 | 215 | 340 | 240 | 200 | 176 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 6 | 455 | 310 | 240 | 196 | 225 | 390 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
