管网法兰式伸缩蝶阀

管网法兰式伸缩蝶阀适用于地下管网供、排水管道上作启闭或调节介质流量之用,具有耐潮、耐腐蚀、寿命长等特点。

在线咨询
021-57626881

管网法兰式伸缩蝶阀 介绍

采用标准

设计标准:GB/T12238-1989
 法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
 压力试验:GB/T 13927-1992; JB/T 9092-1999

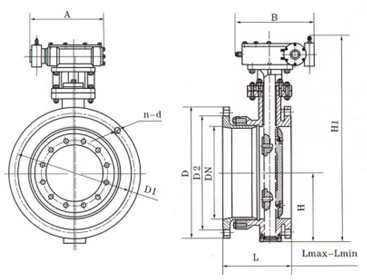

结构示意图


SDt/d343(H.F.X)-(6、10、16)系列连接尺寸

公称通径外形尺寸(参考值)法兰尺寸和螺栓尺寸(标准值)
HH1设计最大长度L设计最小长度L设计长度LAB0.6MPa1.0MPa1.6MPa
毫米英寸DD1D2n-dDD1D2n-dDD1D2n-d
20081746072652152451903083202802548-183402952668-2234029426612-22
2501021568829523526519030837533530912-1839535031912-2240535531912-26
3001224574230825428219030844039536312-2244540037012-2246041037012-26
3501427079732527130019030849044541312-2250546042916-2252047042916-26
4001630593034528331427046654049546316-2256551548016-2658052548016-30
4501832597537031434027046659555051816-2261556553020-2664058554820-30
50020360106537731634627046664560056820-2267062058220-2671565060920-33
60024445122544638841745762575570566720-2678072568220-3084077072020-36
70028505134344539542545762586081077224-2689584079424-3091084079424-36
80032560143647942545545762597592087824-30101595090124-33102595090124-39
9003663016165154554855988531075102097824-3011151050100128-3311251050100128-39
100040680171152546549559885311751120107828-3012301160111228-3612551170111228-42
120048795197157451254259885314051340129532-3314551380132832-3914851390132832-48
1400569002218599547572860134516301560151036-3616751530153036-4216851590153036-48
16006411002578640589615860134518301760171040-3619151820175040-4819301820175040-56
18007211242689725670695860134520451970171844-3921152020195044-4821302020195044-56
20008012923022764680722952159222652180212548-4223252230215048-4823452230215048-62
