D341蜗轮法兰式通风蝶阀

D341蜗轮法兰式通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：设计新颖，合理，结构独特，重量轻，启闭迅速。操力钜小，操作方便，省力灵巧。采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

在线咨询

021-57626881

D341蜗轮法兰式通风蝶阀介绍

采用标准

设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸： GB/T9115.1-2000
结构长度：GB/T 12221-1989
压力试验：GB/T 13927-1992; JB/T 9092-1999

主要技术参数

公称通径	DN	50～2000
公称压力	PN	0.05	0.25	0.6
试验压力	强度实验	0.075	0.375	0.9
试验压力	密封实验	≤1.5﹪泄漏量
适用介质	，煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

主要零件的材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

蝶阀密封材料选用和适用温度

材料品种	碳钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WCB或WC9	C5或C12	铬Cr-18型、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

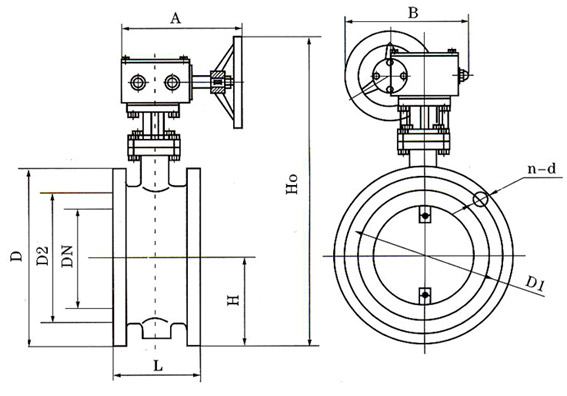

D341W-(0.5、2.5、6)C.P.R.V系列结构示意图

D41W-(0.5、2.5、6)C.P.R.V系列连接尺寸

公称通径		结构长度	外形尺寸（参考值				连接尺寸（标准值）								参考重量
公称通径		结构长度	外形尺寸（参考值				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14	9
65	21/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18	15
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18	17
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18	23
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18	25

D341W-(0.5.2.5.6)C.P.R.V系列连接尺寸

公称通径		结构长度（标准值）	外形连接尺寸（参考值）						连接尺寸（标准值）								参考重量
公称通径		结构长度（标准值）	外形连接尺寸（参考值）						0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	H1	A	A1	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	420	125	209	193	140	110	88	4-18	140	110	88	4-14	14
65	21/2	112	80	306	440	125	209	193	160	130	108	4-18	160	130	108	4-14	15
80	3	114	95	334	460	125	209	193	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	480	125	256	193	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	510	125	256	193	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	540	125	256	193	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	600	165	256	283	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	680	165	256	283	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	760	165	256	283	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814		175		334	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863		175		334	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918		175		334	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016		210		425	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128		210		425	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233		210		425	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344		210		425	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560		320		620	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660		320		620	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890		320		620	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670		575		714	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810		575		714	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020		575		714	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220		656		810	2190	2130	2090	48-30	2265	2180	2125	48-42	3050
