Z973X电动浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了电动浆液闸阀的综合性能。电动浆液闸阀具有刚性好,流阻系数小、设计合理、结构紧凑,通道流畅等优点,密封可靠、操作轻便灵活。电动浆液闸阀广泛用于化工,煤炭,制糖,污水,造纸等到领域,是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。
特点
采用对夹式结构,体积小,重量轻。
完全敞开的通道,可以防止介质在阀内沉积。
新研制的U型封存圈,可发保证阀门的良好密封性。
闸板的外密封 性,则是通过嵌在阀体内只有弹性的密封条来实现,并可借助f螺钉,压板进行调整。
流阻小。
安装装维修方便。

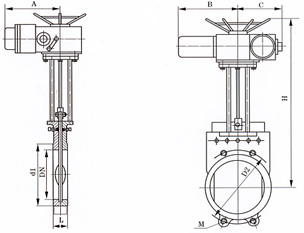

结构示意图
主要性能规范
公称压力PN | 密封试验 | 壳体试验 | 工作温度 | 适用介质 |
---|---|---|---|---|
0.6MPa | 0.66MPa | 0.9MPa | -10℃~120℃ | 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质 |
1.0MPa | 1.5MPa | 1.5MPa |
主要外形及连接尺寸(mm)
DN | L | D2 | D1 | H | L0 | L1 | L2 | |
---|---|---|---|---|---|---|---|---|
0.6 | 1.0 | |||||||
50 | 48 | 48 | 125 | 100 | 600 | |||
65 | 48 | 48 | 145 | 120 | 670 | |||
80 | 50 | 50 | 160 | 135 | 680 | |||
100 | 50 | 50 | 180 | 155 | 700 | |||
125 | 50 | 50 | 210 | 185 | 720 | |||
150 | 60 | 60 | 240 | 210 | 790 | |||
200 | 60 | 60 | 295 | 265 | 850 | |||
250 | 70 | 70 | 350 | 320 | 1100 | |||
300 | 70 | 80 | 400 | 368 | 1180 | |||
350 | 80 | 90 | 460 | 428 | 1280 | |||
400 | 80 | 120 | 515 | 482 | 1460 | |||
450 | 90 | 120 | 565 | 532 | 1600 | |||
500 | 90 | 130 | 620 | 585 | 1800 | |||
600 | 140 | 140 | 725 | 685 | 2100 | |||
700 | 140 | 140 | 840 | 800 | 2300 | |||
800 | 190 | 190 | 950 | 905 | 2500 | |||
900 | 203 | 203 | 1050 | 1005 | 2700 | |||
1000 | 216 | 216 | 1160 | 1115 | 2900 | |||
1200 | 254 | 254 | 1380 | 1325 | 3400 |
