Z41明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。
主要技术参数
公称压力：1 0～2 5MPa
公称通径：50--400mm
工作温度：O～80℃
适用介质：水、油、气等
法兰标准：GB／T 17241.6 GB9113
试验标准：GBl3927 APl598

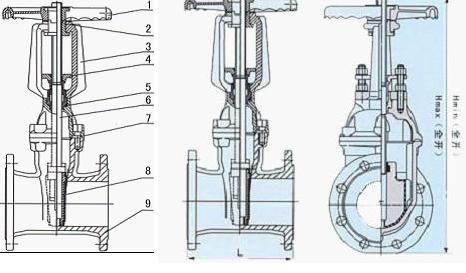

结构示意图
主要零部件材料
| 序 号 | 零件名称 | 材 质 |
|---|---|---|
| 1 | 手 轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支 架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压 盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀 杆 | 不锈钢 |
| 7 | 中口垫 | 丁腈橡胶、三元乙丙 |
| 8 | 闸 板 | 球墨铸铁+三元乙丙或丁腈橡胶 |
| 9 | 阀 体 | 灰铸铁、球墨铸铁、铸钢 |
主要连接外型尺寸 单位mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin （全关） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1109 | 1300 | 1380 |
| Hmix （全开） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
安装事项
明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用，并且严禁碰撞，避免破损;
明杆闸阀应该垂直安装，就是将阀杆安置在垂直位置，手轮放在顶端;
带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
带有传动机构的闸阀要按照指定的安装说明书进行安置;
如果经常使用明杆闸阀，最少每个月就要进行清洗、润滑一次。
