Z545伞齿轮弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,除具有弹性座封闸阀的优点之外,还具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用尸的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式或卧式安装,广泛应用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
主要技术参数
公称压力:10~25MPa
工作温度:0~80"C
法兰标准:GB/Tl7241.6GB9113
公称通径:500~1200mm
适用介质:水、油、气等
试验标准:GBl3927APl598

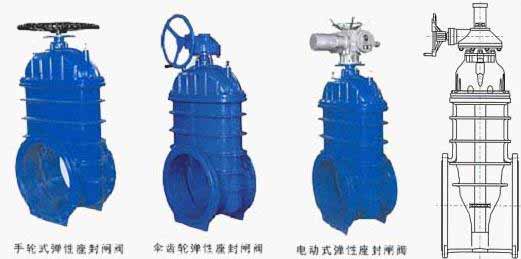

结构示意图
主要零邵件材料
名称 | 材质 |
---|---|
阀体 | 灰铸铁、球墨铸铁、铸钢 |
闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶脏 |
内六角螺栓 | 碳化处理 |
密封圈 | 三元乙丙或丁腈橡胶 |
阀盖 | 灰铸铁、球墨铸铁、铸钢 |
阀杆 | 不锈钢 |
“O”形密封圈 | 丁腈橡胶 |
止推轴承 | 锡青铜 |
螺栓 | 碳钢、合金钢 |
压盖 | 球墨铸铁、铸钢 |
防尘罩 | 丁腈橡胶 |
手轮 | 可锻铸铁 |
主要外形连接尺寸 单位mm
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
---|---|---|---|---|---|---|---|
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
H(手轮) | 1480 | 1665 | 2200 | 2800 | 2800 | 300 | 3000 |
H(伞齿轮) | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
H(电动) | 电动装置可由用户指定 |
