Z41国标手动法兰闸阀

Z41国标手动法兰闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

特点

流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。

开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。

形体简单，制造工艺性好，适用范围广。

执行标准

设计与制造	结构长度	法兰尺寸	压力温度	试验检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13CrSTL本体材料尼龙	增强柔性石墨1Cr13/ 柔性石墨08软钢0Cr18Ni9Ti0Cr17- Ni12Mo2TiXD550F（T）PTFE	柔性石墨增强柔性石墨 SFB/260SFP/260PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA125Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	销酸类
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

国标法兰闸阀 PN l.6MPa

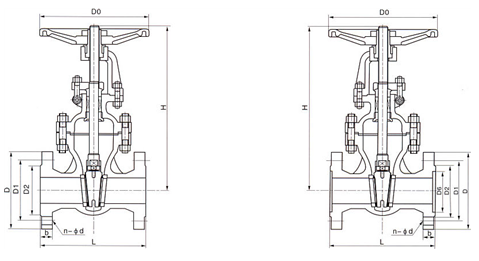

主要外形和连接尺寸

1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
凸面法兰 RFZ41HZ41YZ41 FZ41NZ40HZ40YZ40WZ40 FZ40N16C16P16R16I	15	130	95	65	45	14	4-Φ14	170	120
	20	150	105	75	55	14	4-Φ14	190	140
	25	160	115	85	65	14	4-Φ14	205	160
	32	180	135	100	78	16	4-Φ18	270	180
	40	200	145	110	85	16	4-Φ18	310	200
	50	250	160	125	100	16	4-Φ18	358	240
	65	265	180	145	120	18	4-Φ18	373	240
	80	280	195	160	135	20	8-Φ18	435	280
	100	300	215	180	155	20	8-Φ18	500	300
	125	325	245	210	185	22	8-Φ18	614	320
	150	350	280	240	210	24	8-Φ23	674	320
	200	400	335	295	265	26	12-Φ23	818	400
	250	450	405	355	320	30	12-Φ25	969	450
	300	500	460	410	375	30	12-Φ25	1145	500
	350	550	520	470	435	34	16-Φ25	1280	500
	400	600	580	525	485	36	16-Φ30	1452	560
	450	650	640	585	545	40	20-Φ30	1541	600
	500	700	705	650	608	44	20-Φ34	1676	640
	600	800	840	770	718	48	20-Φ41	1874	720
	700	900	910	840	788	50	24-Φ41	2083	800
	800	1000	1020	950	898	52	24-Φ41	2400	950
	900	1100	1120	1050	998	54	28-Φ41	2950	1000
	1000	1200	1255	1170	1110	56	28-Φ48	3245	1000

国标法兰闸阀 PN 2.5MPa

主要外形和连接尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
凸面法兰 RFZ41 HZ41 YZ41 FZ41 NZ40 HZ40 YZ40 WZ40 FZ40 N25 C25 P25 R25I	15	130	95	65	45	16	4-Φ14	172	120
	20	150	105	75	55	16	4-Φ14	191	140
	25	160	115	85	65	16	4-Φ14	205	160
	32	180	135	100	78	18	4-Φ18	270	180
	40	200	145	110	85	18	4-Φ18	300	200
	50	250	160	125	100	20	4-Φ18	357	240
	65	265	180	145	120	22	8-Φ18	376	240
	80	280	195	160	135	22	8-Φ18	434	280
	100	300	230	190	160	24	8-Φ23	502	300
	125	325	270	220	188	28	8-Φ25	613	320
	150	350	300	250	218	30	8-Φ25	675	320
	200	400	360	310	278	34	12-Φ25	819	400
	250	450	425	370	332	36	12-Φ30	968	450
	300	500	485	430	390	40	16-Φ30	1144	500
	350	550	550	490	448	44	16-Φ34	1280	500
	400	600	610	550	505	48	16-Φ34	1451	560
	450	650	660	600	555	50	20-Φ34	1542	600
	500	700	730	660	510	52	20-Φ41	1678	640
	600	800	840	770	718	56	20-Φ41	1875	720
	700	900	955	875	815	60	24-Φ28	2082	800
	800	1000	1070	990	930	64	24-Φ28	2403	950
	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000

国标法兰闸阀 PN4.0MPa～6.4 MPa

主要外形和连接尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFMZ41HZ41 YZ41WZ41 FZ40HZ40 YZ40WZ40 F4040P40R40I	15	130	95	65	45	40	16	4-Φ14	134	120
	20	150	105	75	55	51	16	4-Φ14	188	140
	25	160	115	85	64	58	16	4-Φ14	206	140
	32	180	135	100	78	66	18	4-Φ18	272	180
	40	200	145	110	85	76	18	4-Φ18	322	180
	50	250	160	125	100	88	20	4-Φ18	370	240
	65	280	180	145	120	110	22	8-Φ18	394	280
	80	310	195	160	135	121	22	8-Φ18	455	300
	100	350	230	190	160	150	24	8-Φ23	550	320
	125	400	270	220	188	176	28	8-Φ25	636	350
	150	450	300	250	218	204	30	8-Φ25	706	400
	200	550	375	320	282	260	38	12-Φ30	859	450
	250	650	445	385	345	313	42	12-Φ34	1016	560
	300	750	510	450	408	364	46	16-Φ34	1200	640
	350	850	570	510	465	422	52	16-Φ34	1340	640
	400	950	655	585	535	474	58	16-Φ41	1495	720
	450	1050	680	610	560	524	60	20-Φ41	1581	800
	500	1150	755	670	612	576	62	20-Φ48	1790	950
	600	1350	890	695	730	678	62	20-Φ54	2035	950
6.4MPa	15	170	105	75	55	40	18	4-Φ14	142	160
凹凸法兰MFMZ41HZ41 YZ41WZ40 HZ40YZ40 W6464P64R64I	20	190	125	90	68	51	20	4-Φ18	142	160
	25	210	135	100	78	58	22	4-Φ18	214	200
	32	230	150	110	82	66	24	4-Φ23	269	200
	40	240	165	125	95	76	24	4-Φ23	343	240
	50	250	175	135	105	88	26	4-Φ23	370	240
	65	280	200	160	130	110	28	8-Φ23	396	280
	80	310	210	170	140	121	30	8-Φ23	458	300
	100	350	250	200	168	150	32	8-Φ25	553	300
	125	400	295	240	202	176	36	8-Φ30	638	350
	150	450	340	280	240	204	38	8-Φ34	718	400
	200	550	405	345	300	260	44	12-Φ34	873	450
	250	650	470	400	352	313	48	12-Φ41	1050	560
	300	750	530	460	412	364	54	16-Φ41	1203	640
	350	850	595	525	475	422	60	16-Φ41	1394	720
	400	950	670	585	525	474	66	16-Φ48	1645	800
	500	1150	800	705	640	576	70	20-Φ54	2285	950
	600	1350	930	820	750	678	70	20-Φ58	2610	950

国标法兰闸阀 PN10.0MPa～16.0MPa主要外形和连接尺寸

10.0MPa	DN	L	D	D1	D2	D6	b	b-Φd	H	D0
凹凸法兰 MFM Z41H Z41Y Z41W Z40H Z40Y Z40W 100 100P 100R100I	15	170	105	75	55	40	20	4-Φ14	175	160
	20	190	125	90	68	51	22	4-Φ18	180	160
	25	210	135	100	78	58	24	4-Φ18	310	180
	32	230	150	110	82	66	24	4-Φ23	320	200
	40	240	165	125	95	76	26	4-Φ23	360	200
	50	250	195	145	112	88	28	4-Φ25	490	240
	65	280	220	170	138	110	32	8-Φ25	540	240
	80	310	230	180	148	121	34	8-Φ25	573	280
	100	350	265	210	172	150	38	8-Φ30	575	320
	125	400	310	250	210	176	42	8-Φ34	744	360
	150	450	350	290	250	204	46	12-Φ34	800	400
	200	550	430	360	312	260	54	12-Φ41	800	500
	250	650	500	430	382	313	60	12-Φ41	1050	640
	300	750	585	500	422	364	70	16-Φ48	1208	720
	350	850	655	560	498	422	76	16-Φ54	1410	720
	400	950	715	620	558	474	80	16-Φ54	1655	800
16.0MPa	15	170	110	75	52	40	24	4-Φ18	230	160
凹凸法兰 MFM Z41H Z41Y Z41W Z40H Z40Y Z40W 160 160P 160R160I	20	190	130	90	62	51	26	4-Φ23	260	180
	25	210	140	100	72	58	28	4-Φ23	280	200
	32	230	165	115	85	66	30	4-Φ25	312	200
	40	240	175	125	92	76	32	4-Φ27	350	240
	50	300	210	165	132	88	36	8-Φ25	512	280
	65	340	245	190	152	110	44	8-Φ30	560	320
	80	390	260	205	168	121	46	8-Φ30	585	350
	100	450	300	240	200	150	48	8-Φ34	630	400
	125	525	355	285	238	176	60	8-Φ41	723	500
	150	600	390	318	270	204	66	12-Φ41	820	560
	200	750	480	400	345	260	78	12-Φ48	990	720
	250	850	580	485	425	313	88	12-Φ54	1104	800
	300	950	665	570	510	364	100	16-Φ54	1314	800
