GZW-I型阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。 该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GBl3347—92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
输送可燃性气体的管道上。
火炬系统。
油气回收系统。
加热炉燃料气的管网上。
气体净化通化系统。
气体分析系统。
煤矿瓦斯排放系统。
阻火器连续l3次以亚音速火焰试验, 每次都能阻止火焰的通过。
水压试验2.4MPa无渗漏。

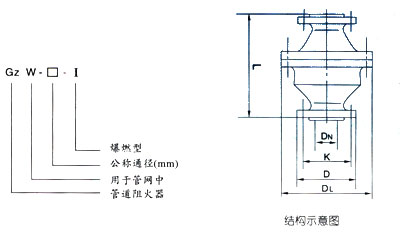

型号 | 规格 (DN) | PN(MPa) | 外形尺寸(mm) | 螺栓 | ||||
---|---|---|---|---|---|---|---|---|
K | D | D | L | 数量 | 螺纹 | |||
GZW-20 | 20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | 25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | 40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | 50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | 80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | 100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | 150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | 200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | 250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | 300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | 600 | 770 | 840 | 1120 | 580 | 20 | M33 |
