SP45、SPl5数字锁定平衡阀是一种平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。 该阀主要应用于工业和民用建筑采暖管路系统
SP45、SPl5数字锁定平衡阀是一种平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。 该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段.用它可以准确的调节压降和流量.用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。
在双管网工程改造中,应用SP45、SPl5数字锁定平衡阀,数字锁定平衡阀仍可节约能源,得到较好的效果。
型号 | Sp15-10 16 | Sp45-10 16 | 备注 |
---|---|---|---|
试验压力 | 2.4MPa(24kgf/cm2) | ||
工作压力 | ≤1.6MPa(16kgf/cm2) | ||
工作温度 | ≤120℃ | ||
适用介质 | 水、油和其它液体 | ||
特性曲线 | 等百分比 | ||
安装使用范围 | 管网系统的主干、分支 干、室内供水千管、分 支立管及多台锅炉 |
(法兰连接尺寸按JB/79—94标准)

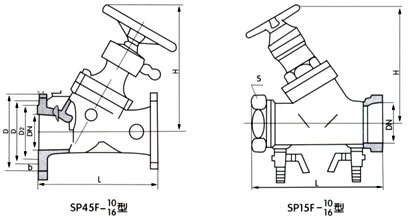

DN | L | H |
---|---|---|
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
DN | ZG | L | S | H | 重量kg |
---|---|---|---|---|---|
15 | 1/2” | 100 | 27 | 128 | 1 |
20 | 3/4” | 115 | 33 | 128 | 1.5 |
25 | 1” | 125 | 46 | 130 | 1 8 |
32 | 5/4” | 140 | 55 | 150 | 2 |
40 | 3/2“ | 160 | 55 | 187 | 2 5 |
下图为几种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。从曲线图上可知开度一个相等的变化率,则流量的变化率相等,其特点是开度大时流量大,开度小时则流量小。而工程中大都在流量大时应用,等百分比阀门洽洽适用这种要求。根据这一特点,可以自如的予置某一流量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时,还能知道变化量。达到理想状态。
