ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。
ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

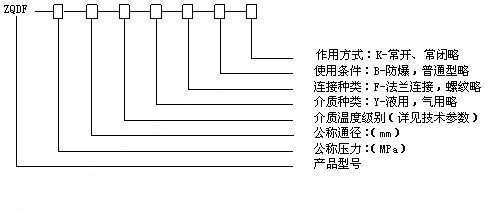

型号 参数 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | |||
---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | 1.6 | ||||||||
工作压差(MPa) | DN15-50 | 0~1.6 | |||||||
DN65-100 | 0.05~1.6 | ||||||||
介质种类 | 煤气、 空气等 | 饱和 蒸汽 | 过热蒸汽或高温气体 | 水油 液体 | 热水 | 高温 水、油 | |||
介质温度℃(mm) | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | |||
使用电压 | AC220V其余规格可作特殊订货 | ||||||||
使用寿命 | 按JB/T7352-92规定 | ||||||||
泄漏量(ml/min) | 按JB/T7352-92·F规定 | ||||||||
功耗(VA) | 50 |

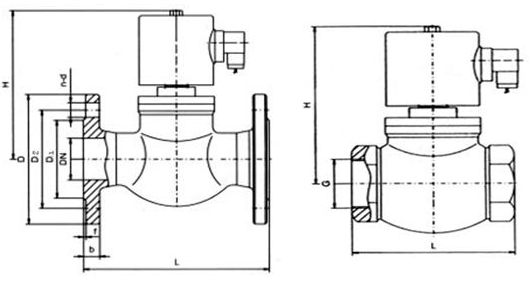

公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
