ZCK系列空气电磁阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。
| 工作介质 | 煤气，空气等 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称温度℃ | ≤60 | |||||||||||||
| 公称压力（MPa） | 1.0 | |||||||||||||
| 工作压差（MPa） | 0.05~1.0 | 0.1~1.0 | ||||||||||||
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||||||||
| 使用寿命 | 按JB/T7352-94规定 | |||||||||||||
| 额定流量系数（KV） | ||||||||||||||
| 泄漏量(ml/min) | 按JB/T7352-94·F规定 | |||||||||||||
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| 功耗（VA） | 40、30 | 30 | ||||||||||||

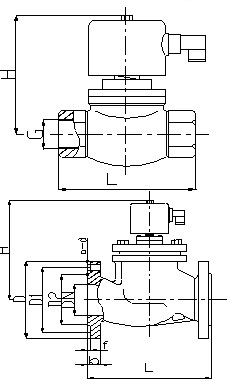

| 公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 175 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 180 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 195 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 205 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 220 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 235 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
| 125 | 365 | 400 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
