三通压力表旋塞阀是安装在锅炉上的，因为只有使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管，校对、截换压力表等工作。

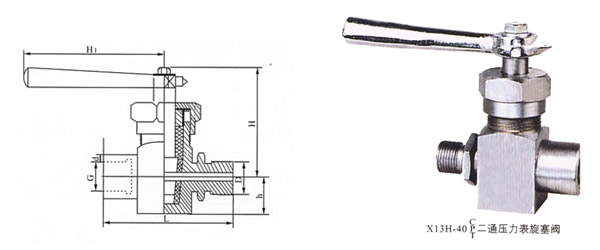

结构示意图
主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X14H-4.0C X13H-4.0C | 铸钢 | 铸钢 | 铸钢 | 石墨 |
| X14H-4.0T X13H-4.0T | 铸铜 | 铸铜 | 铸铜 | |
| X14H-4.0P X13H-4.0P | 不锈钢 | 不锈钢 | 不锈钢 |
主要性能规范
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度(℃) | 适用介质 | |
|---|---|---|---|---|---|
| 壳体（水） | 密封（水） | ||||
| X14H-4.0C X13H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
| X14H-4.0T X13H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
| X14H-4.0P X13H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸类 | |
主要尺寸
| 型号 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|
| D | L | G | d | h | H | H1 | |
| X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14H-4.0T X13H-4.0T | |||||||
| X14H-4.0P X13H-4.0P | |||||||
