SF-WF杠杆浮球式(卧式)疏水阀

SF-WF杠杆浮球式(卧式)疏水阀广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥及各种大型热交换器等,特别适用于凝结水特大排量工作场合的疏水阀使用。

在线咨询
021-57626881

SF-WF杠杆浮球式(卧式)疏水阀 介绍



结构特点及工作原理

1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。

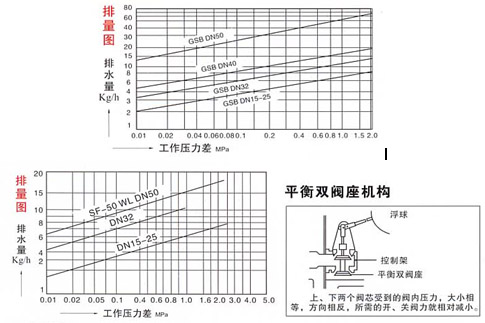

 2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
 3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
 4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
 5、全部部件安在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

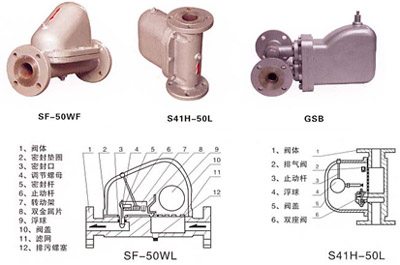

主要零部件材料表

零部件名称材料
阀体、阀盖WCB、WC6
浮球不锈钢
双阀座不锈钢
控制架不锈钢

技术参数表

产品型号公称通径 DN(mm)连接方式使用压力(MPa)温度(℃)外形尺寸(mm)参数重量(kg)
LL1HH1W
SF-15/20/25WF15/20/25法兰0~0.6/0~1.0260310198230135 13
SF-40/50WF40/50法兰0~0.6/0~1.0260360198295170
S41H-50L50法兰(垂直式)0~1.0260320160 250160
S41H-50W50法兰0.01~1.0260270160 250324
GM-25
       GSB2-10、20
25~50法兰0.01~1.0
       0.01~2.0
42522031012595 21
GM6
       GSB6-10、20
40~80法兰0.01~1.0
       0.01~2.0
425270440345125 52
GM8
       GSB8-10、20
80~100法兰0.01~1.0
       0.01~2.0
425350550460170 125
