J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。

应用规范

1. 设计制造：GB/T 12224-1989 ；JB/T 7747-1995

2. 连接形式：对焊式管接头；卡套式

3. 结构特征：锥面密封；浮动阀瓣

4. 阀门检验和实验：GB/T 13927-1992

5. 材料：碳钢按GB/T 12228-1989的规定
      不锈钢按 GB/T 1220-1989的规定

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

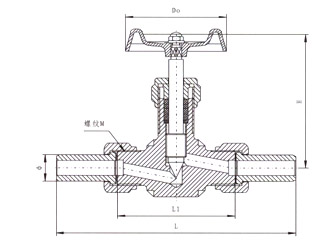

结构示意图

性能规范 单位：MPa

主要零件材料

主要外形尺寸
