取样用截止阀通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。 该阀密封结构为硬软双质密封设计‘密封面避开了介质的直接冲刷。 GMJ11F 高密封取样阀广泛用于油田、化工、轻工、电力、冶金等装置的自控系统。
设计制造：GB/T 12224-1989；JB/T7747-1995
连接形式：内螺纹连接
结构特征：硬软双密封副；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 25 |
| 壳体实验 | 37.5 |
| 密封试验 | 27.5 |
| 气压试验 | 15 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
| 1151-160P | SS304 | SS304 | SS304 | SS304 |

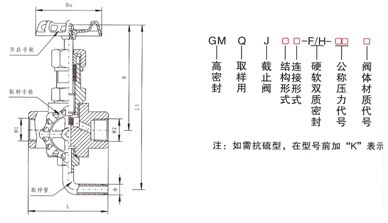

| 规格 | M1 | M2 | Ф | L | L1 | H | D0 | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | G1/2 | Ф10 | 70 | 153 | 110 | 63 | 1.5 |
